С А М О С ТО Я ТЕ ЛЬ Н О Е ТЕКУЩ ЕЕ ТЕХН И Ч ЕС КО Е О Б С ЛУЖ И ВА Н И Е
а1б0А01А-аАТ
а170А01А-аАТ

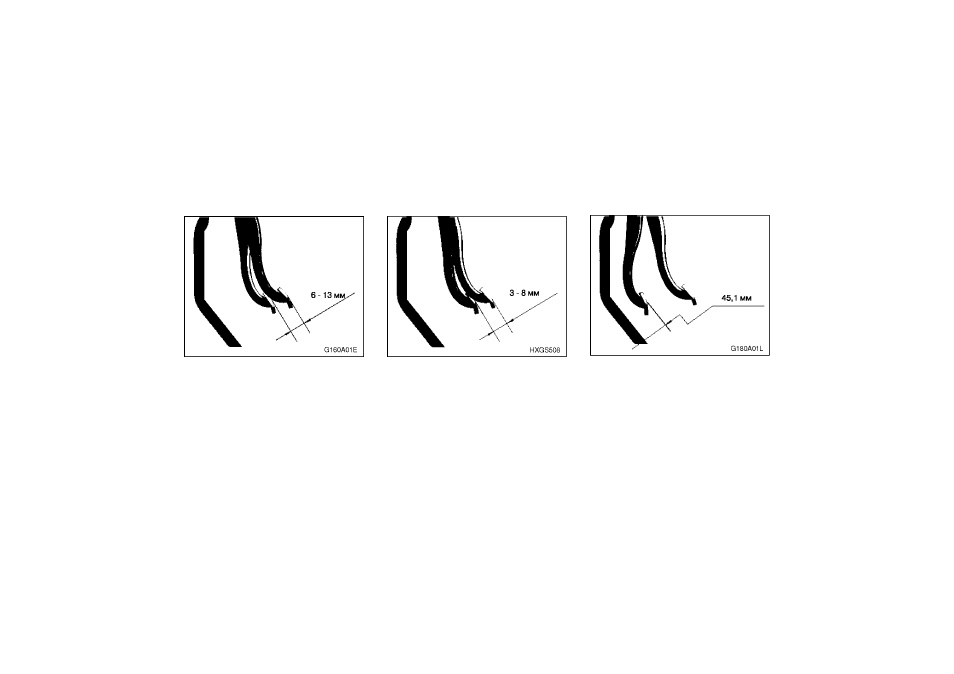

ПРОВЕРКА СВОБОДНОГО ХОДА
ПЕДАЛИ СЦЕПЛЕНИЯ
При неработающем двигателе слегка на
жмите на педаль сцепления до появления
ощутимого сопротивления. Этим определя
ется свободный ход педали сцепления, кото
рый должен быть в пределах, указанных на
рисунке. При выходе за эти пределы, обра
титесь к дилеру Хёндэ для регулировки и
возможного ремонта сцепления.
ПРОВЕРКА СВОБОДНОГО ХОДА
ПЕДАЛИ ТОРМОЗА
При
неработающем
двигателе
несколько
раз нажмите на педаль тормоза, чтобы
сбросить разрежение в вакуумном усилите
ле тормозов.
Затем рукой медленно нажимайте на пе
даль тормоза до момента, когда ощутите
увеличение сопротивление. Это соответству
ет величине свободного хода педали тормо
за, которая должна находится в пределах,
указанных на рисунке. В случае выхода за
эти пределы, обратитесь к дилеру Хёндэ
для регулировки и возможного ремонта.
а180А01А-0АТ
ПРОВЕРКА ВЫСОТЫ НАЖАТОЙ
ПЕДАЛИ ТОРМОЗА НАД ПОЛОМ
Данная проверка выполняется с участием
помощника. При работающем двигателе по
мощник должен несколько раз нажать на
педаль тормоза и затем удерживать ее на
жатой с усилием примерно 490 Н (50 кгс).
Высота нажатой педали тормоза над полом
определяется расстоянием между верхней
поверхностью площадки педали и шумоизо
ляционным покрытием пола под ковриком.
Если это расстояние отличается от указан
ного на рисунке, обратитесь к дилеру Хёндэ
для регулировки и возможного ремонта.
5-26
