5-34 САМОСТОЯТЕЛЬНОЕ TEXHI^HECKOE ОБСЛУЖИВАН14Е АВТОМОБИЛЯ
ЗАМЕНА ЛАМП

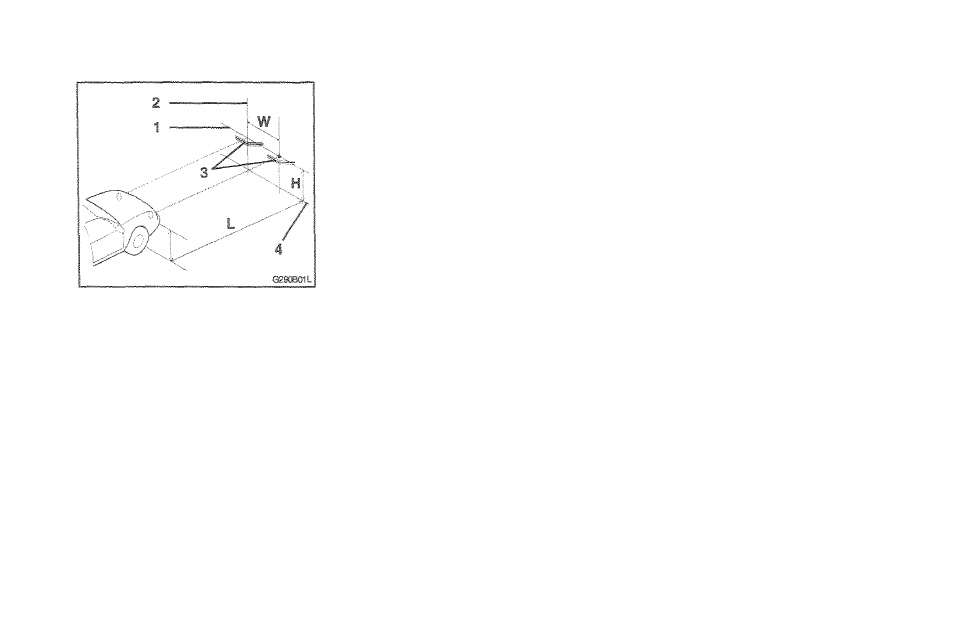

1 - Горизонтальная линия
2 - Вертикальная линия
3 - Линия границы освещения
4 - Линия земли
Если в ходе кузовного ремонта пе­
редней части кузова автомобиля были
заменены фары головного света в
сборе, необходимо проверить регу­
лировку пучка света фар с исполь­
зованием экрана, как показано на
рисунке.
Включите переключатель
света фар. (В положение ближнего
света).
1, Отрегулируйте пучок света фар
таким образом, чтобы собствен­
2.
ная ось пучка света была па­
раллельна
центральной линии
кузова автомобиля и совпадала
в точке “Р" показанной на ри­
сунке.
Пунктирными линиями на рисунке
обозначены центры фар голов­
ного света.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ­
КИ
“Н”
Расстояние от горизонтальной цен­
тральной линии фар головного све­
та до земли:
: 656 мм.
Ж
Расстояние
между центрами фар
головного света:
: 1100 мм
X"
Расстояние между фарами головно­
го света и экраном, на котором они
проверяются:
3000 мм
Перед попыткой заменить лампу
убедитесь, что выключатель находит­
ся в положении “OFF” (Выкл.).
Рисунки
на следующей странице
демонстрируют, как можно заменить
лампы освещения. Заменяйте пере­
горевшие лампы на пампы, одина­
ковой мощности.
ПРЕДУПРЕЖДЕНИЕ:
Не
допускайте попадания на лам­
пу нефтепродуктов (масла, бензи­
на и Т.Д.)
