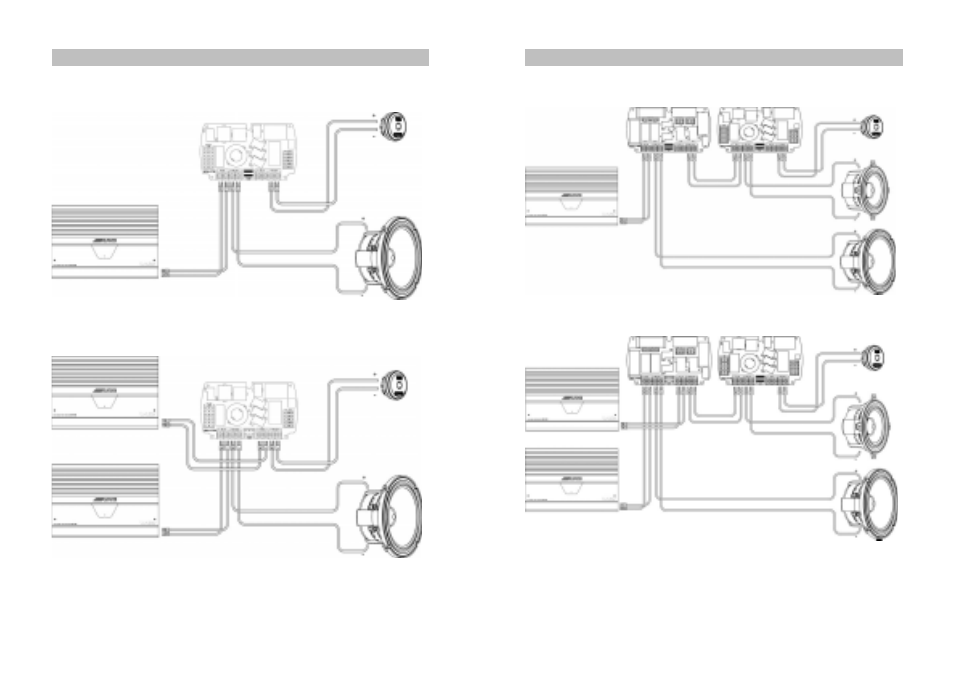

Системные подсоединения (SPX-107R, SPX-137R, SPX-177R)
Схема с одним входом (Single Input)
Схема двухпроводного подключения (Bi-wirå Input)
Примечание:
Для обеспечения нормальной работы конфигурации с одним входом (Single Input)
необходимо установить перемычки «Signal link», окрашенные черным.
Внимание: при реализации схемы с двухпроводным подключением (bi-wiring)
эти перемычки необходимо снять.
Системные подсоединения (SPX-17MB)
Схема с одним входом (Single Input)
Схема двухпроводного подключения (Bi-wirå Input)
Примечание:
Для обеспечения нормальной работы вышеприведенных конфигураций необходимо
установить перемычки, окрашенные черным.
При работе по схеме трехпроводного подключения (Tri-Wiring) (здесь не приведена)
используется тот же алгоритм.
Внимание: при использовании схемы с двухпроводным (Bi-wiring) или
трехпроводным (Tri-Wiring) подключением перемычки «Signal link» необходимо
снять.
