Приложение А:
SPX-177R Технические характеристики настроек
разделительного фильтра
Установка 1
Установка 2
Установка 3
Точка электронного/акустического
кроссовера:
100 Гц
ФНЧ:
Low-Q 1/2-2-го порядка
ФВЧ:
1-го порядка
Точка электронного/акустического
кроссовера:
100 Гц
ФНЧ:
Low-Q 1/2-1-го порядка
ФВЧ:
1-го порядка
Точка электронного/акустического
кроссовера:
200 Гц
ФНЧ:
Low-Q 1/2-2-го порядка
ФВЧ:
1-го порядка
Примечание:
Вышеприведенные графики иллюстрируют эффект работы каждого фильтра при подаче
соответствующего входного сигнала, а не общую частотную характеристику
акустической системы. Кривые частотных характеристик твитера отображают
различные уровни имеющихся настроек.
Приложение D:
SPX-17MB Технические характеристики настроек
разделительного фильтра

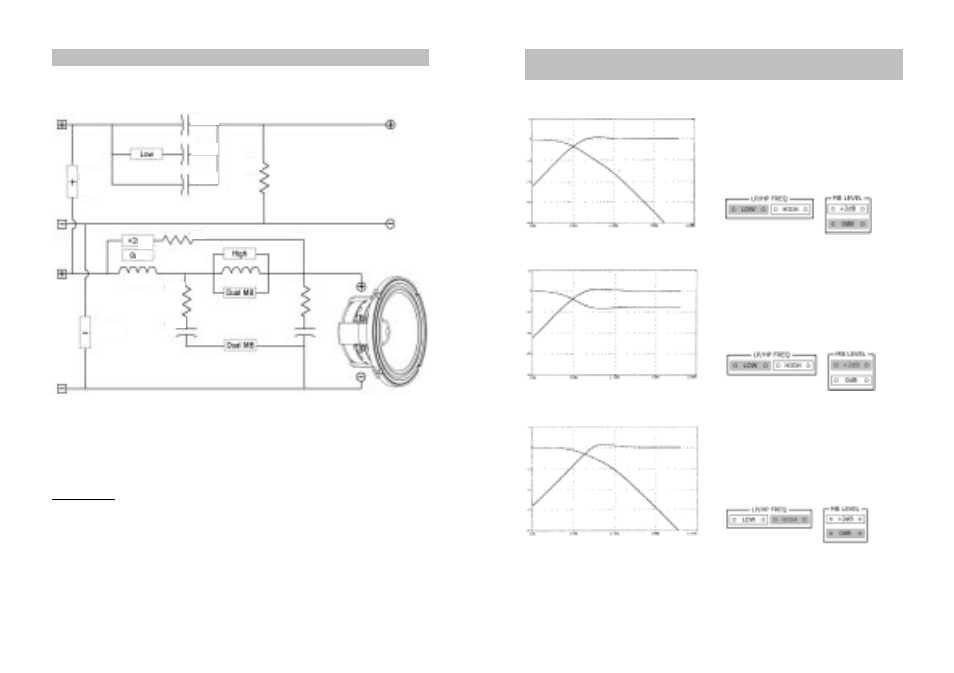

Приложение D: SPX-17MB Схема разделительного фильтра
Компоненты:
Катушки индуктивности: Порошковый сердечник из карбонильного железа;
провод Ж 0.8 мм (0.4 Ом DCR)
Конденсаторы: 100В-/250В~ металлизированные поликремниевые конденсаторы, 50В/
63В высококачественный биполярный электролит
Резисторы: 10Вт и 25 Вт резисторы со сверхмалыми допусками в корпусах с
теплоотводом.
Печатные платы: двухсторонние печатные платы из бескислородистой меди со
сверхтонкой трассировкой.
Перемычки-джамперы: Обработанные позолоченные контакты, конструкция
обеспечивает полный контакт
Терминалы: Позолоченные
220 мкФ
220 мкФ
1 мкФ
22 Ом
Выход к 2-полосному
кроссоверу
10 Ом
6.8 Ом
68 мкФ
68 мкФ
6.8 Ом
0.25 мГн
0.18 мГн
Signal
Link
Signal
Link
дБ
дБ
