Инструкция по эксплуатации Alpine SPX-177R RU
Страница 6

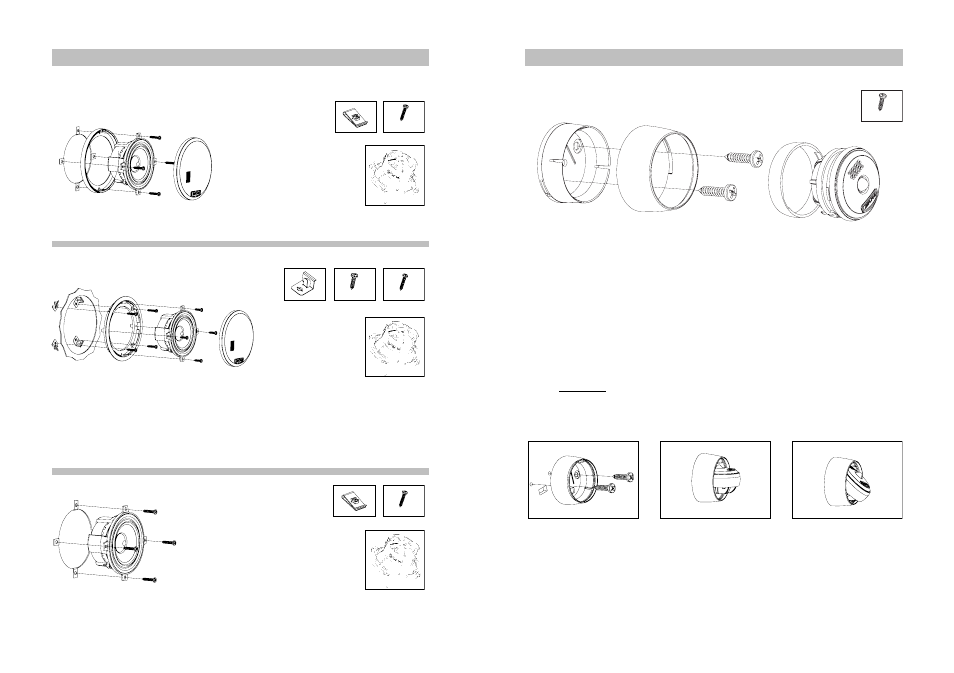

Инсталляция (SPX-107R)
НЧ-динамик: Поверхностный монтаж
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
НЧ-динамик: Монтаж «заподлицо»
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
·
Аккуратно вырежьте отверстие заданного диаметра для монтажного кольца
(информация о диаметре выреза приведена на упаковке), обеспечивающее
надежный монтаж системы с помощью фиксаторов рамки.
Используемые принадлежности:
·
Винт-саморез 4,2 х 25 мм с зажимом для монтажа «заподлицо» рамки к поверхности автомобиля.
·
Винт-саморез 4,2 х 19 мм для монтажа динамика к утопленной заподлицо рамке.
НЧ-динамик: Заводской/скрытый монтаж
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
Винт-саморез
4,2 х 25 мм
Винт-саморез
4,2 х 19 мм
Винт-саморез
4,2 х 25 мм
Винт-саморез
4,2 х 25 мм
Инсталляция (SPX-107R, SPX-137R, SPX-177R)
ВЧ-динамик: Поверхностный монтаж поворотного корпуса
Примечания:
·
Перед тем, как приступить к монтажу, вставьте фиксатор поворотного корпуса в
соответствующую сменную обойму. Затем с помощью соответствующего инструмента
(отвертки и т.п.) поворачивайте, пока не обеспечите надежную фиксацию.
·
Закрепите корпус для поверхностного монтажа с помощью прилагаемых винтов-
саморезов (Рис. 1).
·
Закрепите монтажное кольцо на корпусе динамика и выполните необходимые
подсоединения, после чего вставьте твитер (выводами вперед) в обойму (Рис. 2).
·
Установите твитер в обойму, поворачивая его и одновременно прижимая вниз
(Рис. 3), а затем отрегулируйте его положение под углом, обеспечивающим
максимально комфортное прослушивание.
Предупреждение:
·
В случае необходимости перекрашивания декоративной решетки твитера снимите
ее, осторожно нажав на сетку с тем, чтобы при ее отклеивании не повредить
диафрагму излучателя.
Винт-саморез
4,2 х 19 мм
Рис. 1
Рис. 2
Рис. 3
