Инструкция по эксплуатации Alpine SPX-177R RU
Страница 5
НЧ-динамик: Поверхностный монтаж
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
·
В случае, если при установке декоративной решетки используется прокладка,
обжимные лепестки на ней необходимо убрать.

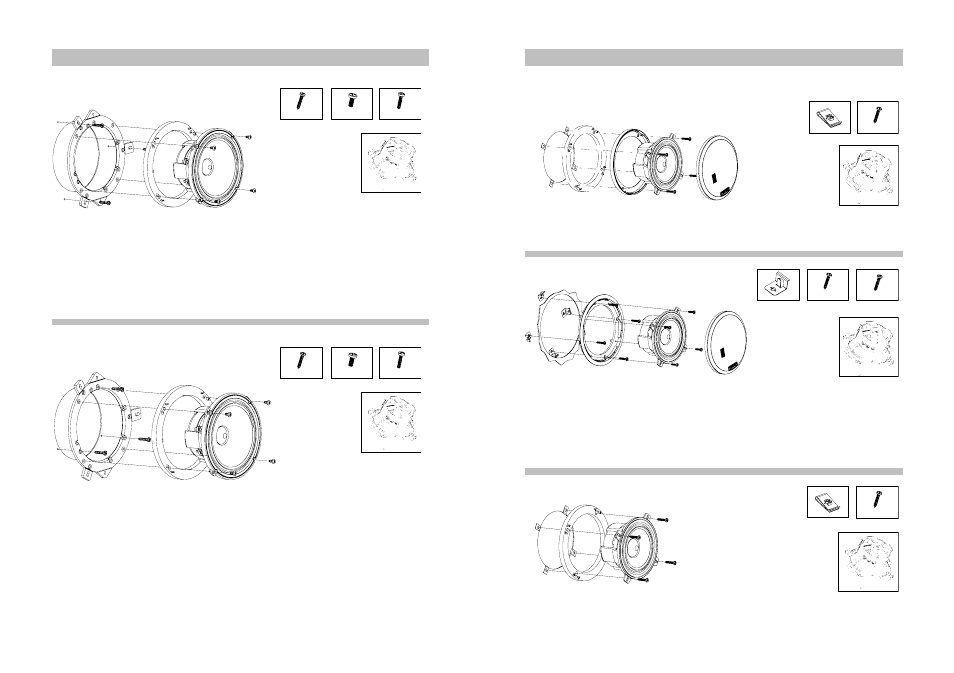

Инсталляция (SPX-177R, SPX-17MB)
НЧ-динамик: Заводской/OEM custom fit
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
·
Используйте соответствующее кольцо-адаптер для OEM fit, предварительно удалив
все ненужные вставки.
Используемые принадлежности:
·
Винт-саморез 4,2 х 25 мм для подсоединения кольца-адаптера к монтажной поверхности.
·
Болты М4 х 10 мм для подсоединения динамика к кольцу-адаптеру (только для адаптера).
·
Болты М4 х 18 мм для подсоединения динамика к кольцу-адаптеру (адаптер + прокладка).
Винт-саморез
4,2 х 25 мм
Болт
М4 х 10 мм
Болт
М4 х 18 мм
НЧ-динамик: Заводской/Size-down
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
·
Используйте соответствующее кольцо-адаптер для OEM fit, предварительно удалив
все ненужные вставки.
Используемые принадлежности:
·
Винт-саморез 4,2 х 25 мм для подсоединения кольца-адаптера к монтажной поверхности.
·
Болты М4 х 10 мм для подсоединения динамика к кольцу-адаптеру (только для адаптера).
·
Болты М4 х 18 мм для подсоединения динамика к кольцу-адаптеру (адаптер + прокладка).
Винт-саморез
4,2 х 25 мм
Болт
М4 х 10 мм
Болт
М4 х 18 мм
Инсталляция (SPX-137R)
НЧ-динамик: Монтаж «заподлицо»
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
·
Аккуратно вырежьте отверстие заданного диаметра для монтажного кольца
(информация о диаметре выреза приведена на упаковке), обеспечивающее
надежный монтаж системы с помощью фиксаторов рамки.
Используемые принадлежности:
·
Винт-саморез 4,2 х 25 мм с зажимом для монтажа «заподлицо» рамки к поверхности автомобиля.
·
Винт-саморез 4,2 х 19 мм для монтажа динамика к утопленной заподлицо рамке.
НЧ-динамик: Заводской/скрытый монтаж
Примечания:
·
Прикрепите уплотнительную ленту, как показано на рисунке.
Винт-саморез
4,2 х 25 мм
Винт-саморез
4,2 х 19 мм
Винт-саморез
4,2 х 25 мм
Винт-саморез
4,2 х 25 мм
