Установка 1 установка 2 установка 3 – Инструкция по эксплуатации Alpine SPX-177R RU
Страница 12

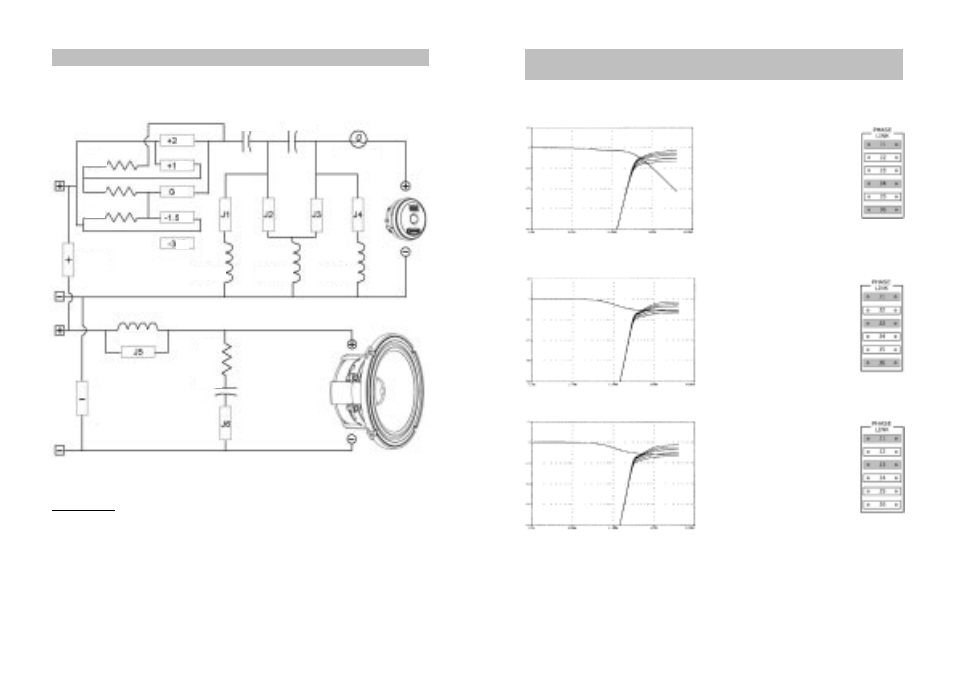

Приложение А: SPX-177R Схема разделительного фильтра
0,5 Ом
1,5 Ом
1,0 Ом
Signal
Link
5.6 мкФ
12 мкФ
12В/20Вт
0.10 мГн
0.18 мГн
0.32 мГн
0.32 мГн
6.8 Ом
22 мкФ
Компоненты:
Катушки индуктивности: Воздушный сердечник; провод Ж 1 мм (0.2 Ом DCR), Ж 0.7 мм
(0.3-0.5 DCR)
Конденсаторы: 100В-/250В~ металлизированные поликремниевые конденсаторы,
входные провода из чистой меди.
Резисторы: 10Вт резисторы со сверхмалыми допусками в корпусах с теплоотводом.
Печатные платы: двухсторонние печатные платы из бескислородистой меди со
сверхтонкой трассировкой.
Перемычки-джамперы: Обработанные позолоченные контакты, конструкция
обеспечивает полный контакт
Терминалы: Позолоченные
Приложение А:
SPX-177R Технические характеристики настроек
разделительного фильтра
Установка 1
Установка 2
Установка 3
Точка электронного крос-
совера:
3400 Гц
Точка акустического крос-
совера:
3800 Гц (0°)
2700 Гц (30°)
2250 Гц (60°)
ФНЧ:
Low-Q 2-го порядка
ФВЧ:
Low-Q 4-го порядка
Точка электронного крос-
совера:
3700 Гц
Точка акустического крос-
совера:
3300 Гц (0°)
ФНЧ:
Low-Q 2-го порядка
ФВЧ:
Low-Q 4-го порядка
Точка электронного крос-
совера:
2900 Гц
Точка акустического крос-
совера:
3400 Гц (30°)
ФНЧ:
Low-Q 1/2-1-го порядка
ФВЧ:
Low-Q 4-го порядка
Примечание:
Вышеприведенные графики иллюстрируют эффект работы каждого фильтра при подаче
соответствующего входного сигнала, а не общую частотную характеристику
акустической системы. Кривые частотных характеристик твитера отображают
различные уровни имеющихся настроек.
дБ
дБ
дБ
дБ
дБ
Signal
Link
