Приложение C:
SPX-107R Технические характеристики настроек
разделительного фильтра
Установка 1
Установка 2
Установка 3
Точка электронного
кроссовера:
4000 Гц
Точка акустического
кроссовера:
3450 Гц (0°)
3200 Гц (30°)
3050 Гц (60°)
ФНЧ:
Low-Q 1/2-2-го порядка
ФВЧ:
Low-Q 4-го порядка
Точка электронного
кроссовера:
3050 Гц
Точка акустического
кроссовера:
2800 Гц (30°)
2500 Гц (60°)
ФНЧ:
Low-Q 1/2-1-го порядка
ФВЧ:
Med-Q 2-го порядка
Точка электронного
кроссовера:
3000 Гц
Точка акустического
кроссовера:
2050 Гц (60°)
ФНЧ:
Low-Q 1/2-2-го порядка
ФВЧ:
Low-Q 2-го порядка
Примечание:

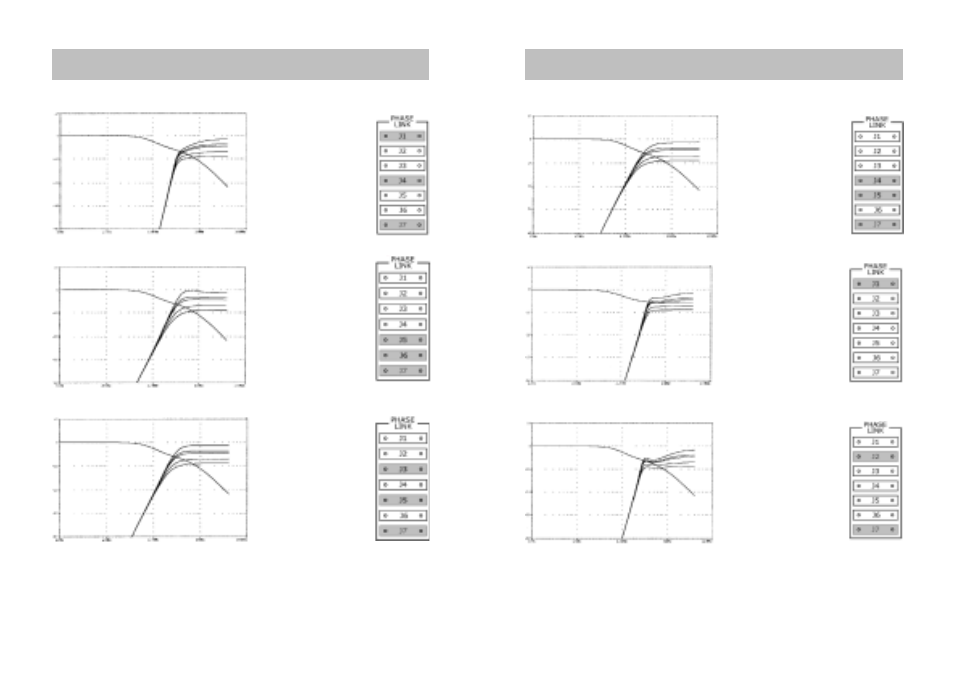

Вышеприведенные графики иллюстрируют эффект работы каждого фильтра при подаче
соответствующего входного сигнала, а не общую частотную характеристику
акустической системы. Кривые частотных характеристик твитера отображают
различные уровни имеющихся настроек.
Приложение C:
SPX-107R Технические характеристики настроек
разделительного фильтра
Установка 4
Установка 5
Установка 6
Точка электронного
кроссовера:
2800 Гц
Точка акустического
кроссовера:
2000 Гц (30°)
ФНЧ:
Low-Q 1/2-2-го порядка
ФВЧ:
Very Low-Q 2-го порядка
Точка электронного
кроссовера:
3050 Гц
Точка акустического
кроссовера:
3750 Гц (30°)
3350 Гц (60°)
ФНЧ:
Low-Q 1/2-1-го порядка
ФВЧ:
Avg-Q 3-го порядка
Точка электронного
кроссовера:
3000 Гц
Точка акустического
кроссовера:
2950 Гц (60°)
ФНЧ:
Low-Q 1/2-2-го порядка
ФВЧ:
Med-Q 3-го порядка
Примечание:
Вышеприведенные графики иллюстрируют эффект работы каждого фильтра при подаче
соответствующего входного сигнала, а не общую частотную характеристику
акустической системы. Кривые частотных характеристик твитера отображают
различные уровни имеющихся настроек.
