БЕЛЫЙ ПРОВОД С ЧЕРНОЙ ПОЛОСОЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ
(1A)
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире-
ны.
Подсоединение: Подсоедините БЕЛЫЙ провод с ЧЕРНОЙ полосой к Красному проводу сирены. Подсое-
дините Черный провод массы сирены к “массе”.
КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-
ТРОПРИВОДА
1) Замыкание КОРИЧНЕВОГО провода на “массу” при открывании двери автомобиля обеспечивает немед-
ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы
функции пассивной постановки на охрану.
Подсоединение: Если штатный концевой выключатель двери замыкается на “массу” при открывании две-
рей (это типично для большинства автомобилей), Вы должны подсоединить КОРИЧНЕВЫЙ провод к одно-
му из штатных концевых выключателей. В большинстве случаев КОРИЧНЕВЫЙ провод достаточно под-
соединить только к одному концевому выключателю независимо от количества дверей в автомобиле.

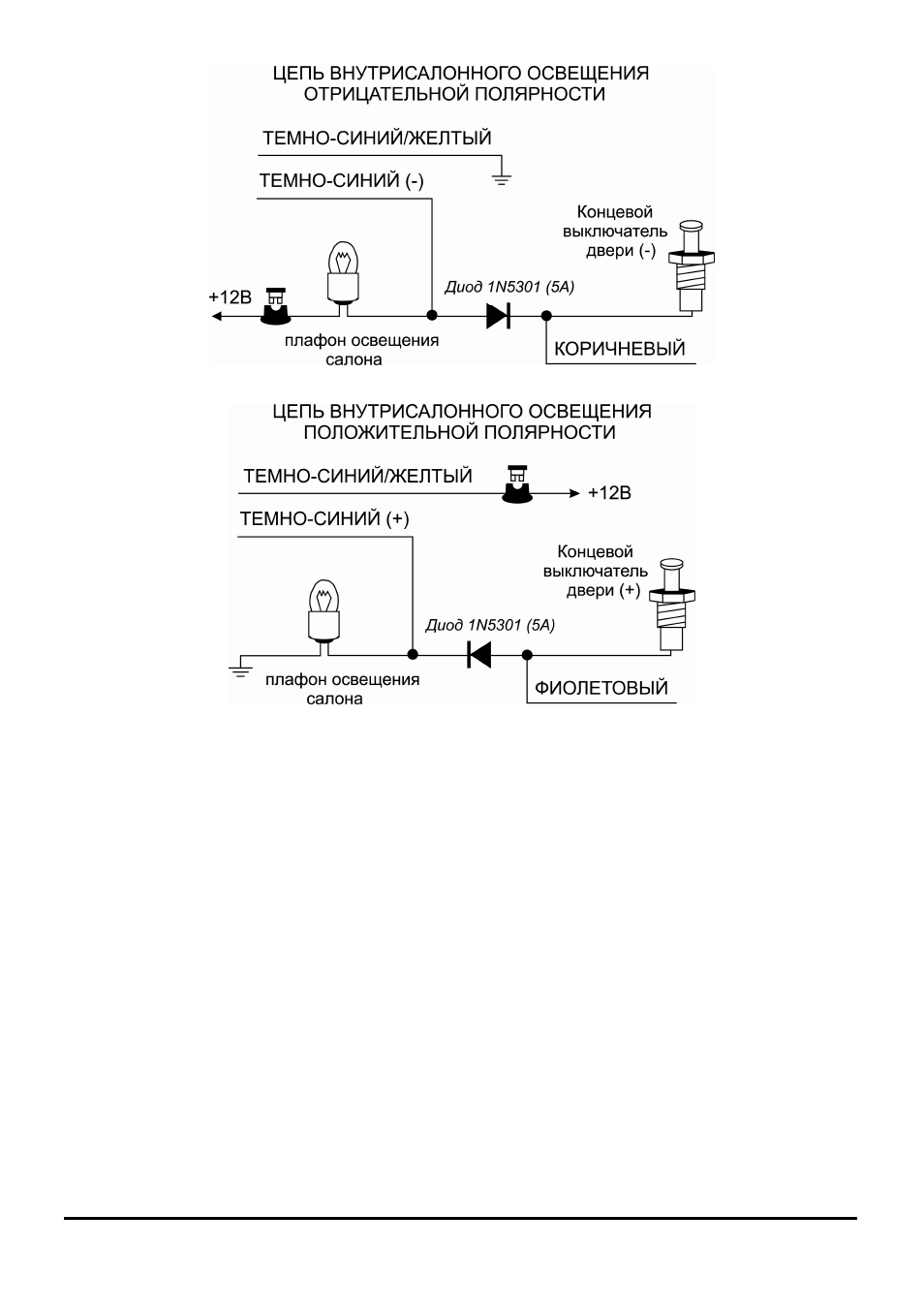

ВНИМАНИЕ: Не используйте КОРИЧНЕВЫЙ провод, если полярность концевых выключателей дверей в
автомобиле +12В (См. подключение ФИОЛЕТОВОГО провода выше).
2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧ-
НЕВЫЙ провод может быть также запрограммирован как “(-) вход для подключения 5-проводного электро-
привода” (программируемая функция № 18). В этом случае, при замыкании КОРИЧНЕВОГО провода на
“массу” система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключе-
нии от "массы" - импульс для запирания дверей автомобиля, но только при выключенном режиме охра-
ны.
