3) Вы можете также использовать выход дополнительного канала 2 системы (ТЕМНО-СИНИЙ провод) для
того, чтобы система подавала питание на замок зажигания в течение определенного времени. В этом слу-
чае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя клю-
чи в замке зажигания (если включена программируемая функция № 14):
♦ Перед выключением зажигания активизируйте выход канала 2 системы нажатием и удерживанием кноп-
ки передатчика на 3 секунды. Система начнет подавать напряжение на замок зажигания в обход клю-
ча зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем.
♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого
отключите канал 2 системы нажатием и удерживанием кнопки передатчика на 3 секунды. Двигатель
будет продолжать работать.
Для реализации данной функции:
a) Включите программируемую функцию № 14 (возможность постановки автомобиля на охрану с работаю-
щим двигателем).
b) Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.
c) Запрограммируйте тип выхода канала 2 системы как “постоянный” (функция № 19);
d) Подсоедините ТЕМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.
e) Подсоедините ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод системы к “массе”.
f) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-
жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-
вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле
должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-

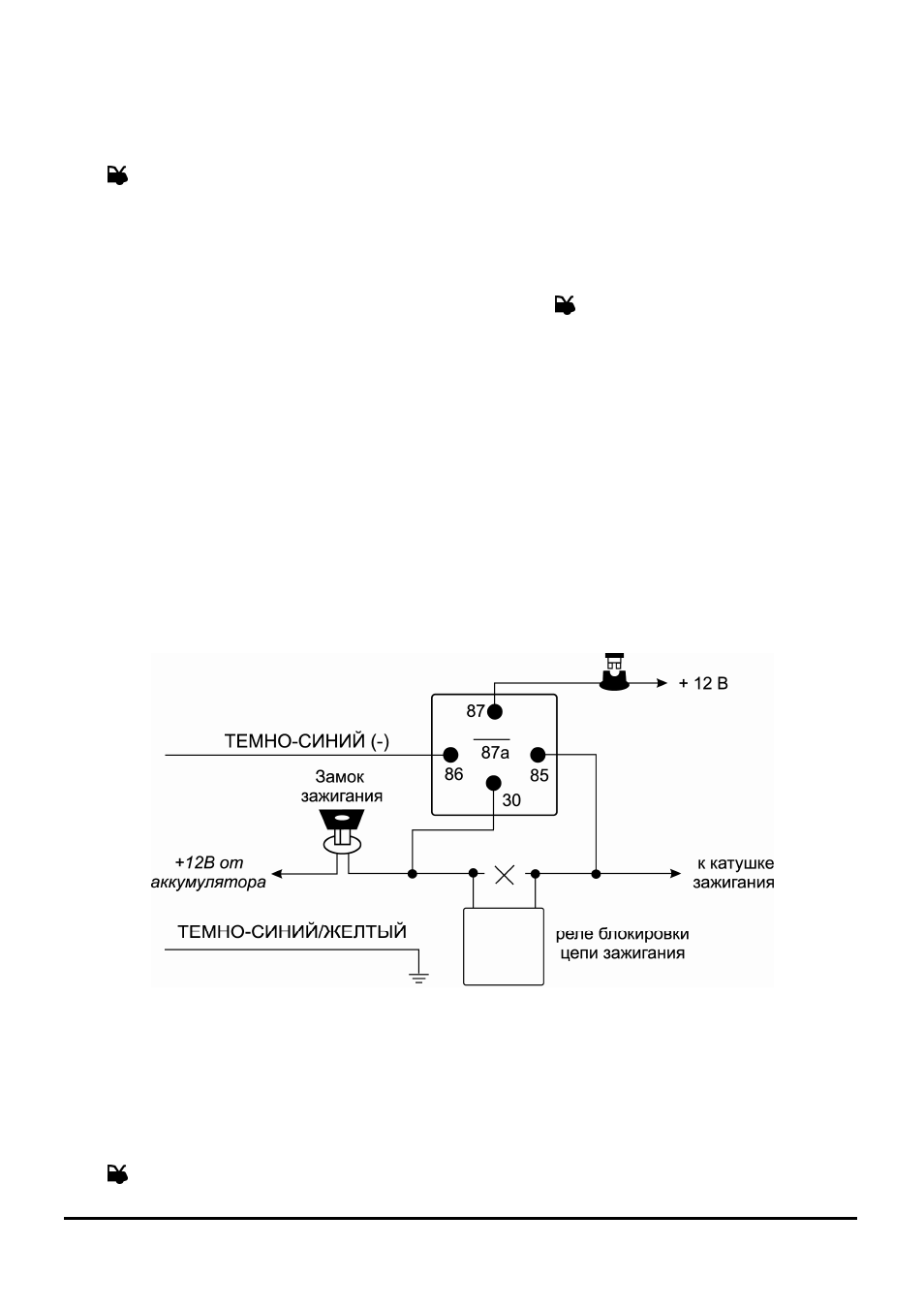

ровки цепи зажигания (как показано на схеме ниже).
g) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения ре-
жима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом
В этом случае:
♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, переведите
рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте автомо-
биль на стояночный тормоз.
♦ Перед выключением зажигания активизируйте выход канала 2 системы нажатием и удерживанием кноп-
ки передатчика на 3 секунды. Система будет подавать напряжение на замок зажигания в обход ключа
зажигания в течение в течение 1-й или 3-х минут (рекомендованная установка – 3 минуты).
