ALLIGATOR SM-3100 “Инструкция по установке” rev A © Saturn Marketing Ltd.
11
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-
дините другую часть провода к контакту № 87A реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

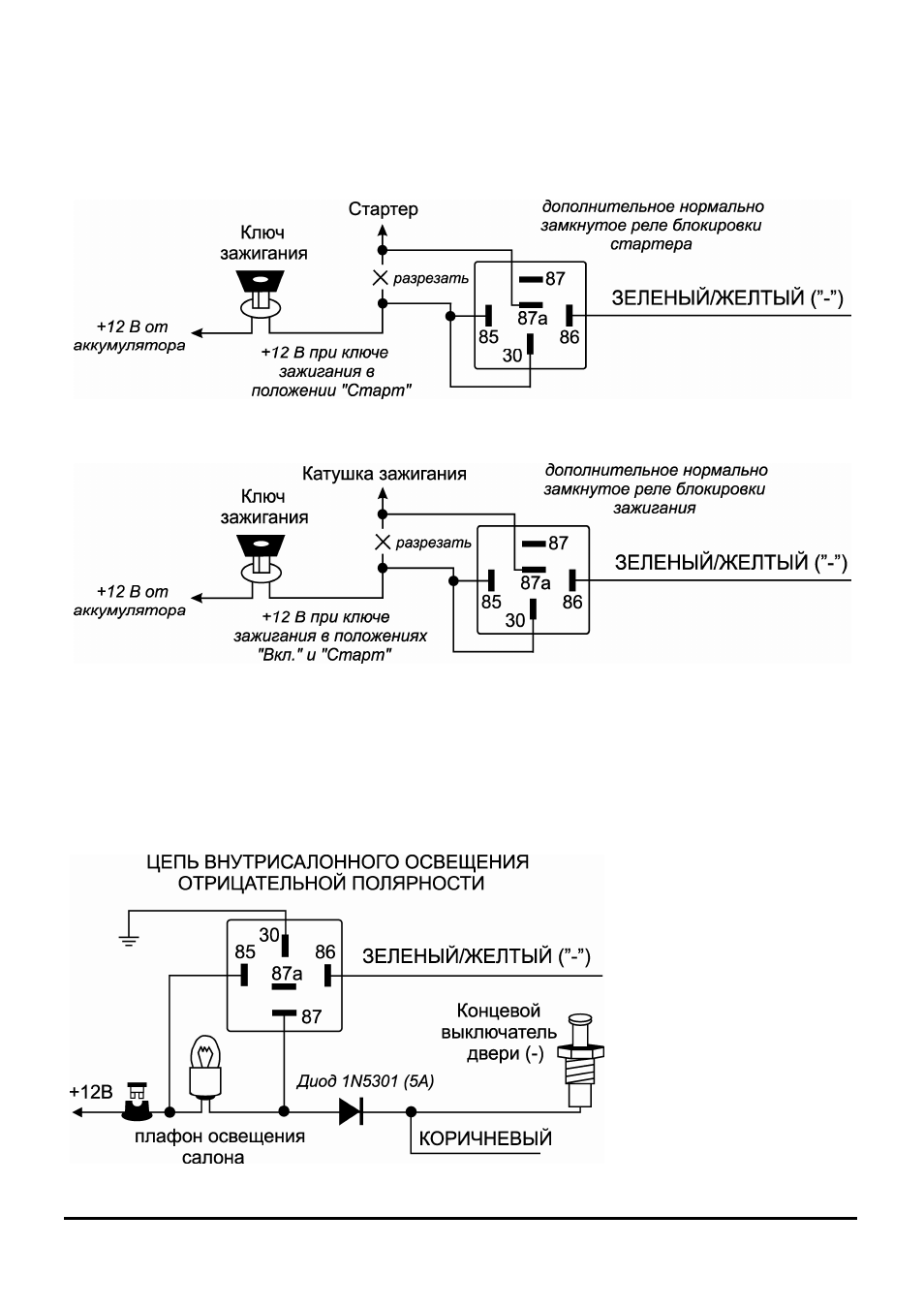

Схема подключения ЗЕЛЕНОГО/ЖЕЛТОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ЗЕЛЕ-
НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для
управления внутрисалонным освещением автомобиля” (программируемая функция № 21). В этом
случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод каждый раз после снятия системы с охраны будет автоматически замы-
каться на “массу” на 30 секунд (или до момента включения зажигания, если это произойдет ранее) и будет
замыкаться на “массу” импульсно при срабатывании системы, обеспечивая включения внутрисалонного
освещения (при установке дополнительного реле).
Подсоединение: Подсоедините
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к
контакту № 86 дополнительного
30А реле и подсоедините кон-
такт № 85 реле к +12В через
предохранитель. Подсоедините
остальные контакты реле в со-
ответствии с полярностью цепи
внутрисалонного освещения ав-
томобиля как показано на схе-
мах.
