Установка центрального динамика (FAB -CF2)
(Приобретается отдельно)
•

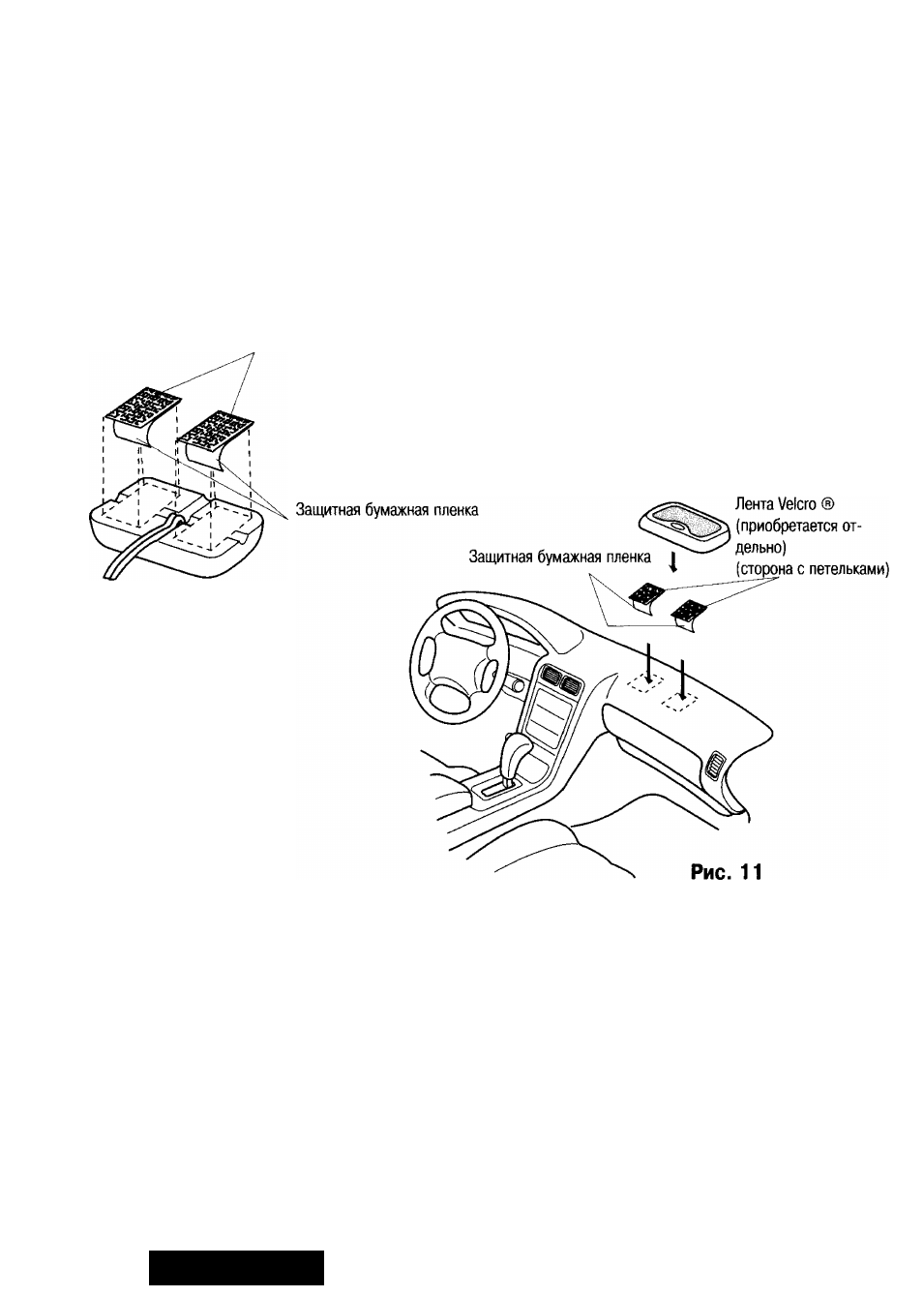

Приклейте две полоски ленты Velcro ® (липучки) (сторона с крючками) к задней части центрального динамика (Рис. 10).
•
Приклейте две другие стороны ленты Velcro ® (сторона с петельками) к поверхности приборной панели максималь
но близко к центру (Рис. 11).
•
Подсоедините акустический кабель, обратившись к схеме электрических соединений, затем установите центральный
динамик (Рис. 11).
Рис. 10
Лента Velcro ® (приобретается отдельно)
(сторона с крючками)
Установите центральный динамик по
возможности ближе к центру.
Центральный динамик (FAB-CF2) (опция)
Центральный динамик (FAB-CF2)
(опция)
Примечание:
Лента-липучка Velcro ® имеет две стороны: с петельками (мягкая на ощупь) и с крючками (твердая на ощупь). Эти две
стороны всегда используются в паре. Приклейте две стороны с петельками к корпусу автомобиля, а две стороны с крюч
ками - к динамику или наоборот.
