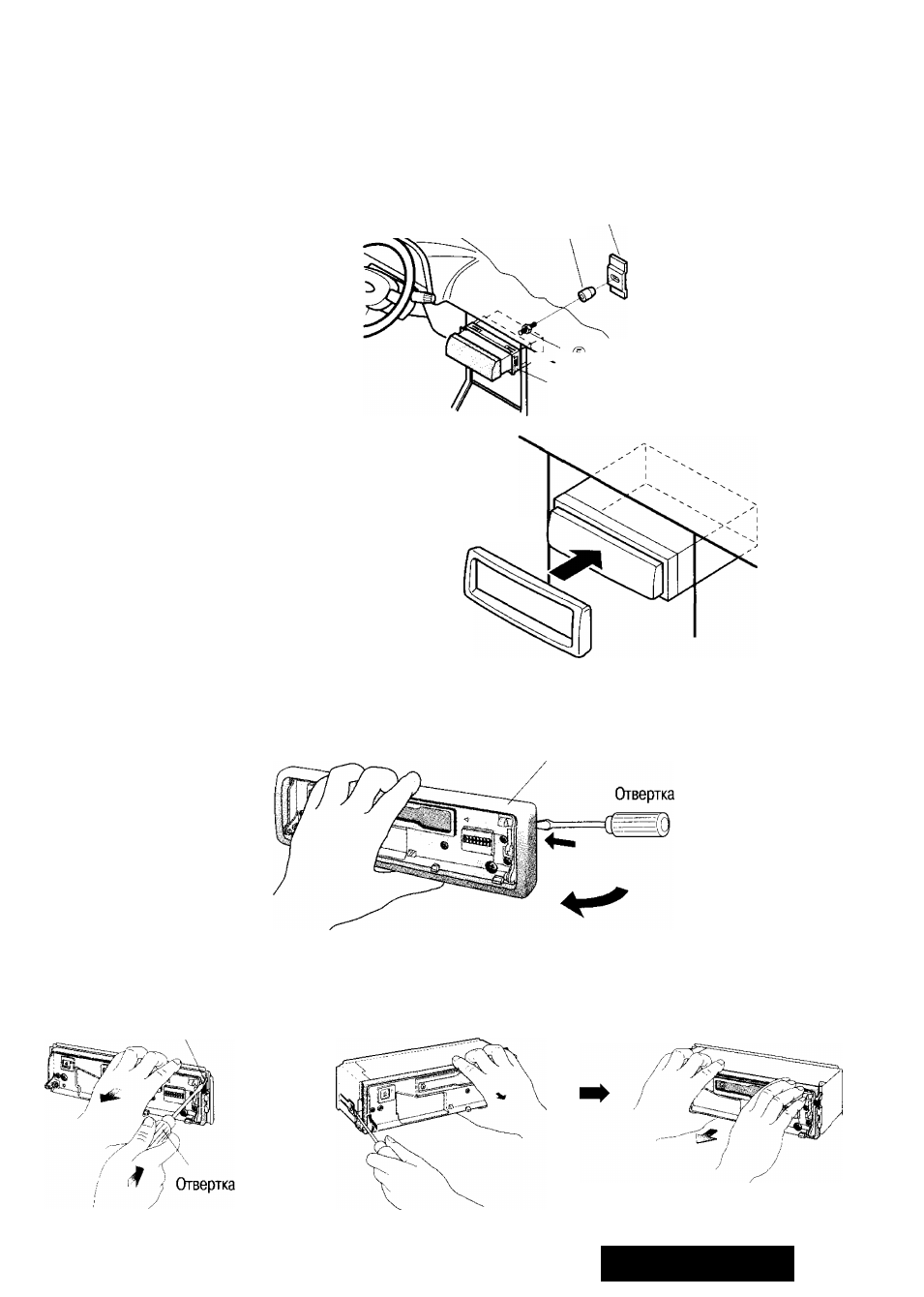

Установка (продолжение)
С помощью резиновой накладки (не входит в комплект)
(при наличии задней крепежной скобы на перегородке между салоном и моторным отсеком)
Вставьте монтажный болт ® на задней панели устройства в резиновую накладку и вверните его в заднюю
крепежную скобу.
Задняя крепежная скоба
Резиновая накладка
^ автомобиле)
(приобретается отдельно)
х-'ч.
^ Монтажный болт
® Монтажный кожух
3. Установите декоративную окантовку
Декоративная окантовка
4. После установки автомагнитолы подсоедините
кабель к отрицательной (-) клемме аккумулятора.
Чтобы снять магнитолу
a) Снимите лицевую панель (См. стр. 29.)
b
)
С помощью отвертки удалите декоративную окантовку как
показано на рисунке.
Декоративная окантовка
с) Потяните устройство, нажимая отверткой на фиксирующий рычаг (Рис. 7, рис.
8
).
б) Вытащите магнитолу, удерживая ее обеими руками (Рис. 9).
Рис. 7
Фиксатор
Рис. 8
Рис. 9
