Будьте осторожны, не пораньте руки или пальцы, отгибая отверткой монтажные лепестки монтажного кожуха.
Во избежание травм мы настоятельно рекомендуем Вам производить установку устройства в перчатках.

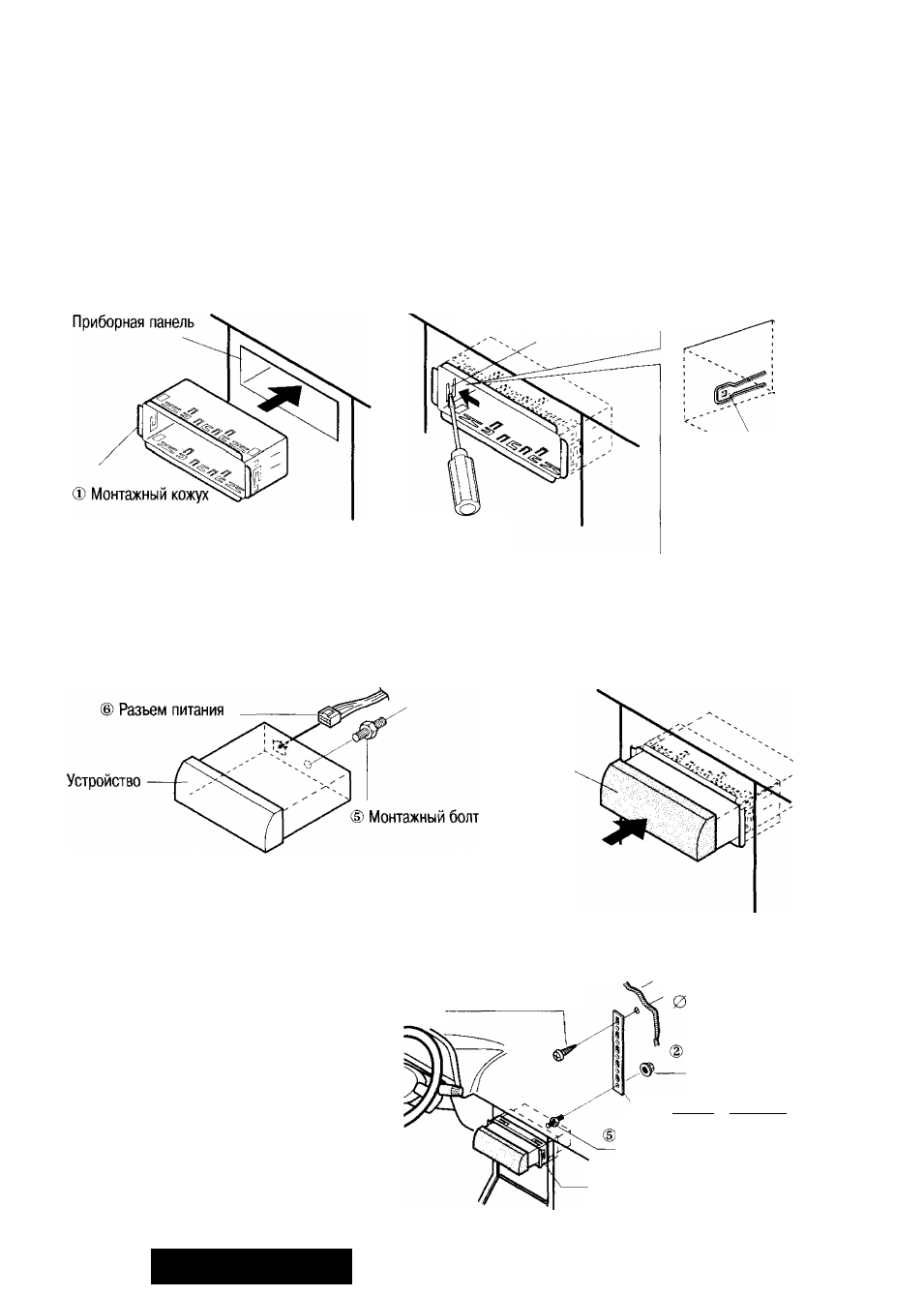

Процедура установки
Примечание; отсоедините кабель от отрицательного {-) полюса батареи.
1. Закрепите монтажный кожух Ш.
Вставьте кожух Ф в отверстие приборной панели (штатное место) и с помощью отвертки отогните монтажные лепестки.
Монтажный лепесток----------- --—
Отвертка
Фиксирующий рычаг
Проверьте, чтобы фиксиру-
Ю1ДИЙ рычаг был утоплен
внутрь (не выступал за
стенки монтажного кожуха).
2, Закрепите заднюю панель устройства.
a) Проверьте правильность электрических соединений, обратившись к соответствующим инструкциям.
b
) Заверните монтажный болт ® с помощью подходящего гаечного ключа.
c) Подсоедините разъем питания © к устройству.
б) Вставьте устройство в монтажный кожух Ф и нажмите на него, пока не услышите фиксирующий щелчок.
Устройство
I
е) Закрепите заднюю панель устройства одним из двух рекомендуемых
ниже способов.
® Самонарезной винт
• С помощью задней опорной пластины (3)
Прикрепите один конец задней опорной
пластины к задней панели устройства,
а другой конец - к перегородке между
салоном и моторным отсеком автомобиля
или к другой металлической части.
Перегородка между салоном и
моторным отсеком
3 мм
Шестигранная шайба
Ф Задняя опорная пластина
Монтажный болт
Ф Монтажный кожух
