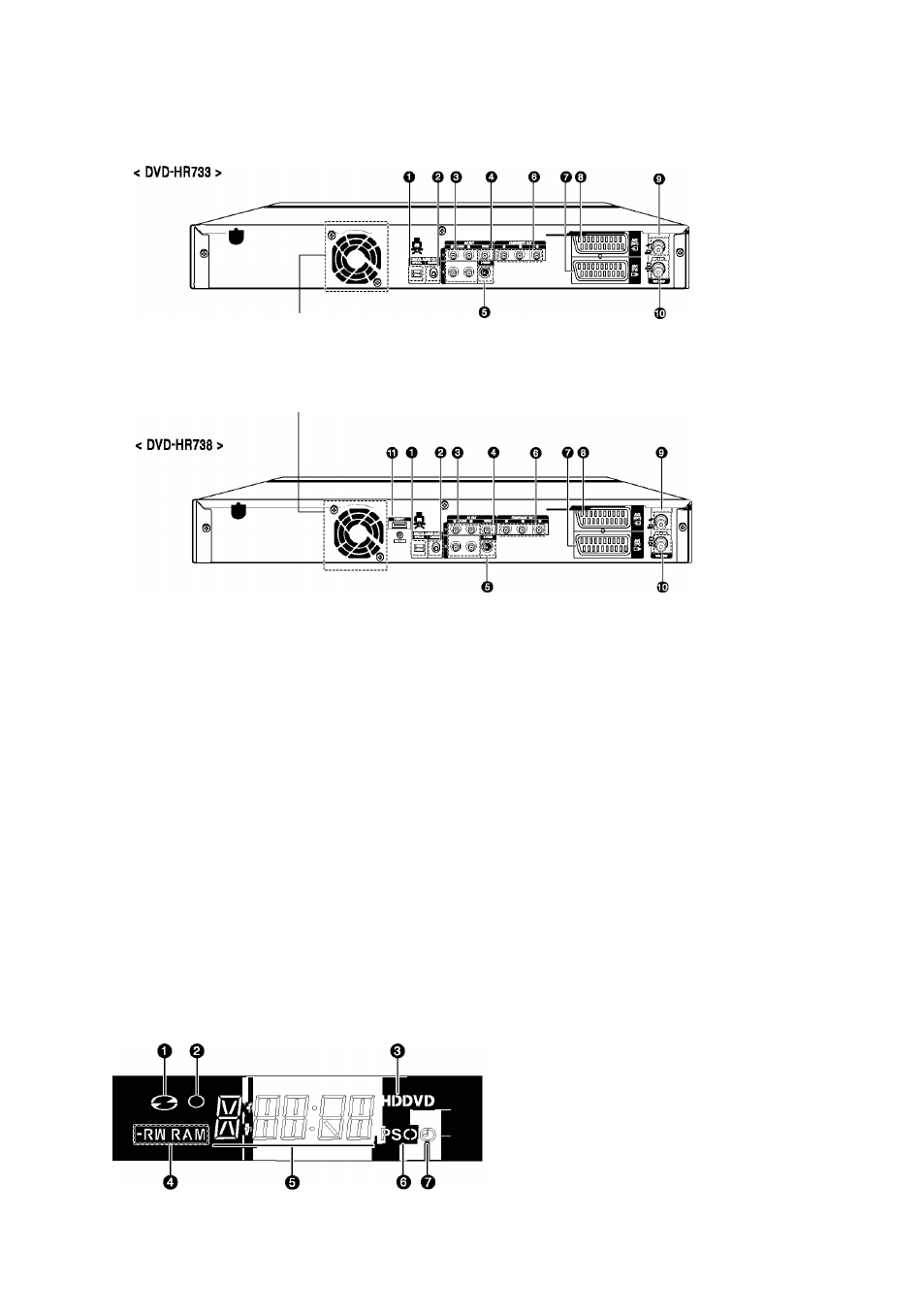

I Задня панель
о
VO
о
о.
о
I-
са
3"
о
Вентилятор
Вентилятор завжди обертаеться при включеному
живленн!. При установц! продукту забезпечте
м1н1мальний в1льний прост!р у 10 см з кожного боку
в!д вентилятора.
1. ЦИФРОВИЙ АУД10ВИХ1Д (ОПТИЧНИЙ)
Для п1дключення до п1дсилювача, який мае
гн!здо оптичного ауд!овходу.
2. ЦИФРОВИЙ АУД10ВИХ1Д (К0АКС1АЛЬНИЙ)
Для п1дключення до п!дсилювача, який мае
гн!здо коакс!ального ауд!овходу.
3. АУД10ВИХ1Д
Для п1дключення до ауд1овходу зовн!шнього
обладнання з використанням ауд1окабел1в.
4. В1ДЕ0ВИХ1Д
Для п1дключення до в1деовходу зовн!шнього
обладнання з використанням в!деокабелю.
5. ВИХ1Д S-VIDEO
Для п1дключення до входу зовн!шнього
обладнання з використанням кабелю S-Video.
I Дисплей на передн!й панел!
6. К0МП0НЕНТНИЙ В1ДЕ0ВИХ1Д
Для п1д'еднання до устаткування з
компонентним в1деовходом.
7. З‘еднувач SCART ВИХ0ДУ AV1 (ТЕЛЕВ1З0Р)
8. З‘еднувач SCART ВХ0ДУ AV2 (З0ВН1ШНС
0БЛАДНАННЯ)
9.
Вх!д з‘еднувача еф1рноТ антени
10. Ö Вих1д до з‘еднувача телев!зора
11. ВИХ1Д HDMI (т!льки HR738)
ПРИМ1ТКА
З'еднання з антеною не передае вих1дний
сигнал DVD-рекордера. Для перегляду
зображення з DVD-рекордера на вашому
телев1зор1, Вам необх1дно п!дключити
ауд1о-/в1деокабел1 або кабел! Scart.
1. Загораеться при завантаженн! диску.
2. Загораеться у режим! записування.
3. Загораеться, коли обрано HDD/DVD.
4. Загораеться при завантаженн! диску -R/-RW/-RAM.
5. 1ндикатор часу в!дтворення/годинника/
поточного стану.
6. Загораеться у режим! прогресивноУ розгортки.
7. ЗагорЗагораеться для !ндикац!| режиму
записування по таймеру.
18 - Ukrainian
■
