268
Установка и замена компонентов
6
Отсоедините другой конец кабеля передачи данных от разъема на системной
плате с маркировкой «FLOPPY» (если речь идет о дисководе гибких
дисков) или «USB1» (если речь идет об устройстве чтения мультимедийных
карт). Чтобы найти эти разъемы на системной плате, смотрите раздел
«
Компоненты системной платы» на стр. 184.
7
Сдвиньте вправо скобу передвижной пластины, чтобы освободить винт
с буртиком, и выдвиньте дисковод или устройство чтения мультимедийных
карт из нижнего 3,5-дюймового отсека.

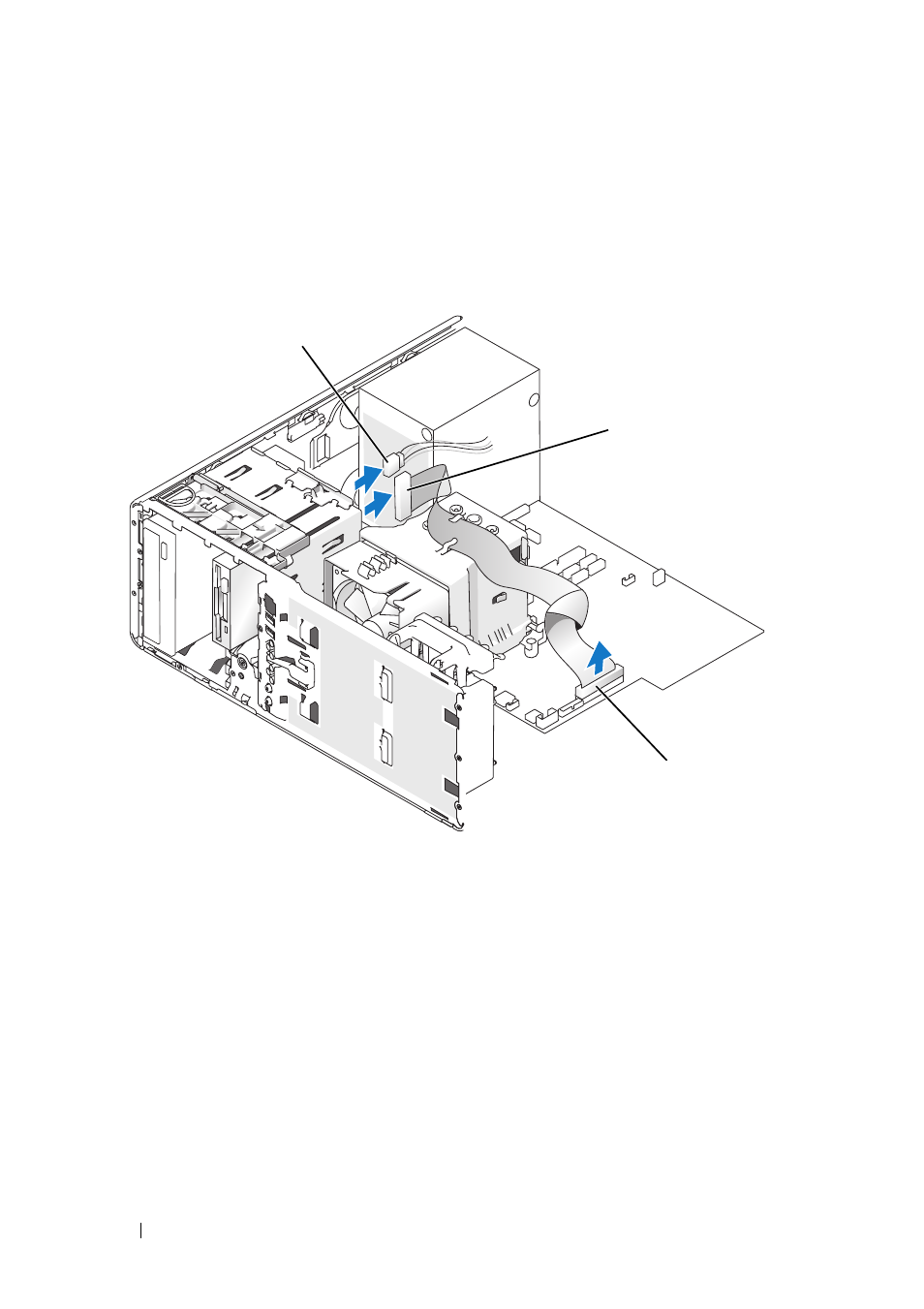

1
кабель питания
2
кабель дисковода гибких
дисков
3
разъем дисковода гибких
дисков (FLOPPY)
1
2
3
