Установка и замена компонентов
243
6
Если вы извлекаете диск SATA, отсоедините последовательный кабель ATA
от задней панели жесткого диска и от разъема SATA на системной плате.
7
Если вы извлекаете диск SAS:
a
Отсоедините кабель питания от разъема SAS.
b
Отсоедините разъем SAS от жесткого диска.
c
Отсоедините разъем SAS от платы контроллера SAS.
8
Сдвиньте вправо скобу передвижной пластины, чтобы освободить винт
с буртиком, и выдвиньте диск из нижнего 3,5-дюймового отсека.
9
Отложите диск в безопасное место.

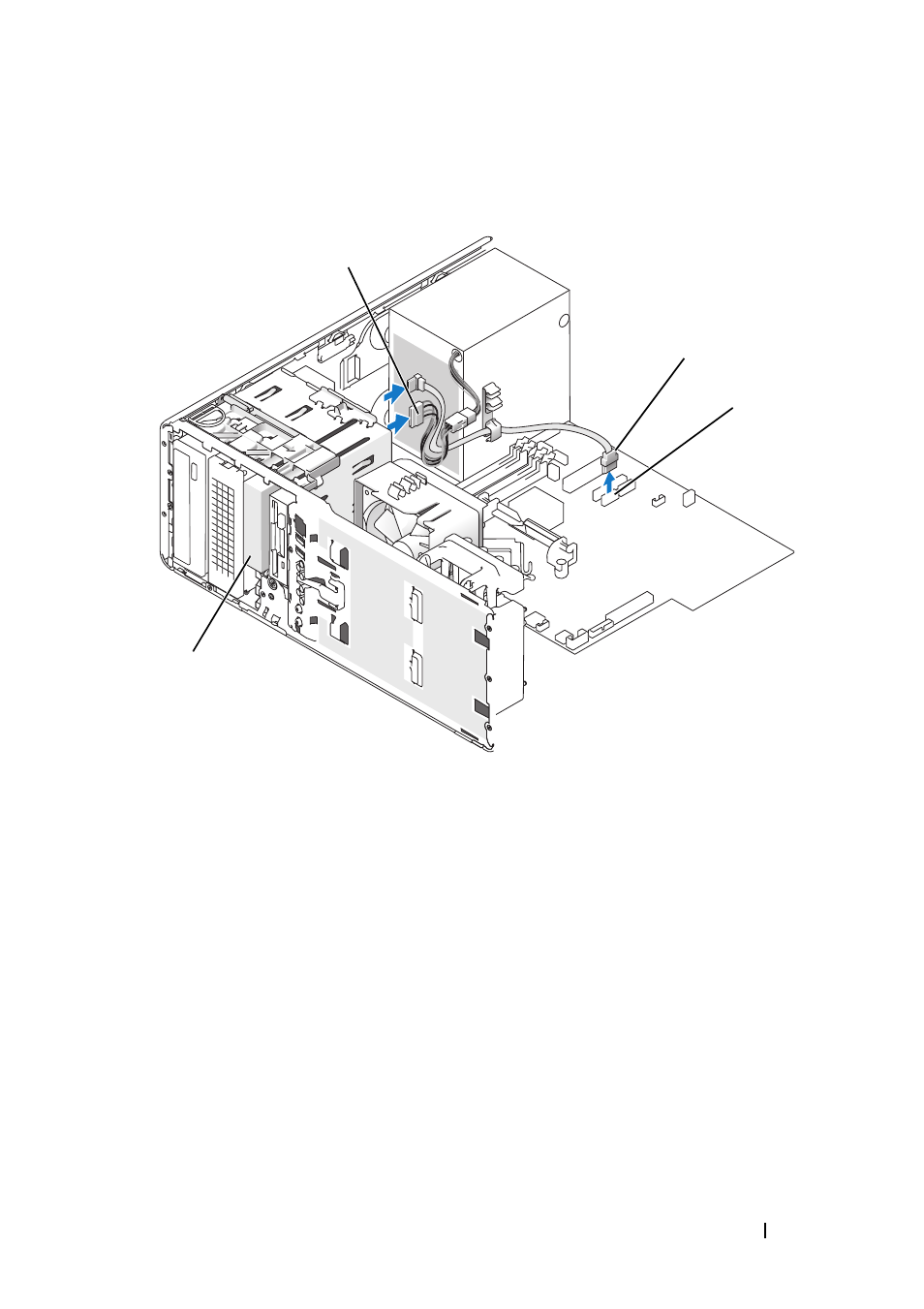

1
кабель питания
2
последовательный кабель ATA
3
разъем SATA
4
дополнительный третий
жесткий диск SATA/SAS
1
2
3
4
