192
Установка и замена компонентов

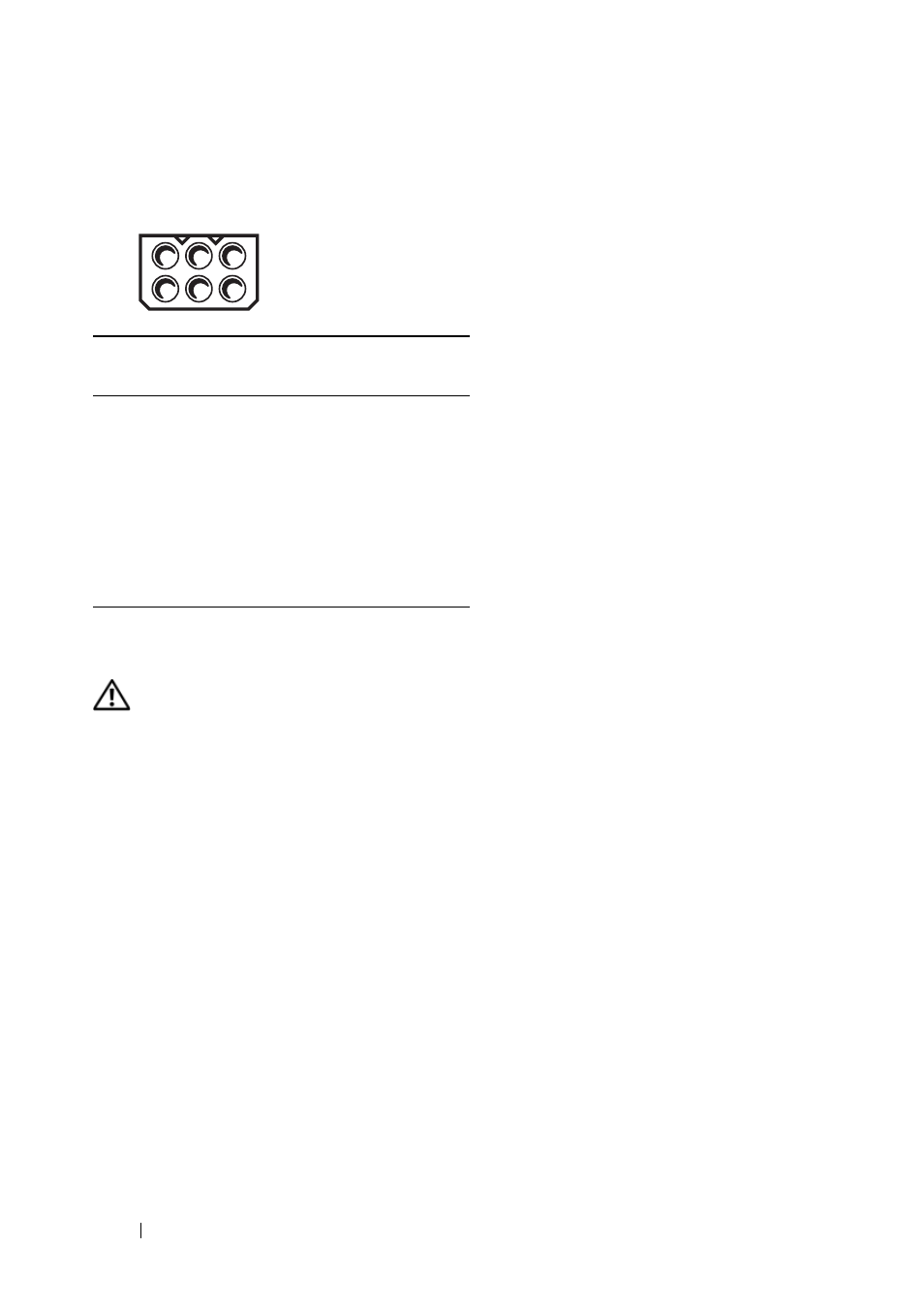

Разъем питания постоянным током P15 (только для блока питания
525
Вт)
Снятие передней панели
ПРЕДУПРЕЖДЕНИЕ.
Перед тем как приступить к выполнению
операций данного раздела, выполните инструкции по технике
безопасности, описанные в Информационном руководстве по
продуктам.
1
Выполните процедуры, описанные в разделе «Перед началом работы»
2
Снимите крышку корпуса компьютера (смотрите раздел «Снятие крышки
корпуса компьютера» на стр. 181).
Номер
контакта
Название
сигнала
Провод 18
AWG
1
+12 VCDC
Синий/Белый
2
+12 VCDC
Синий/Белый
3
+12 VCDC
Синий/Белый
4
COM
Черный
5
COM
Черный
6
COM
Черный
