Установка и замена компонентов
237
Порядок извлечения жесткого диска SAS описан ниже.
a
Отсоедините от диска SAS кабель питания.
b
Отсоедините разъем SAS от жесткого диска.
c
Отсоедините кабель SAS от платы контроллера SAS.

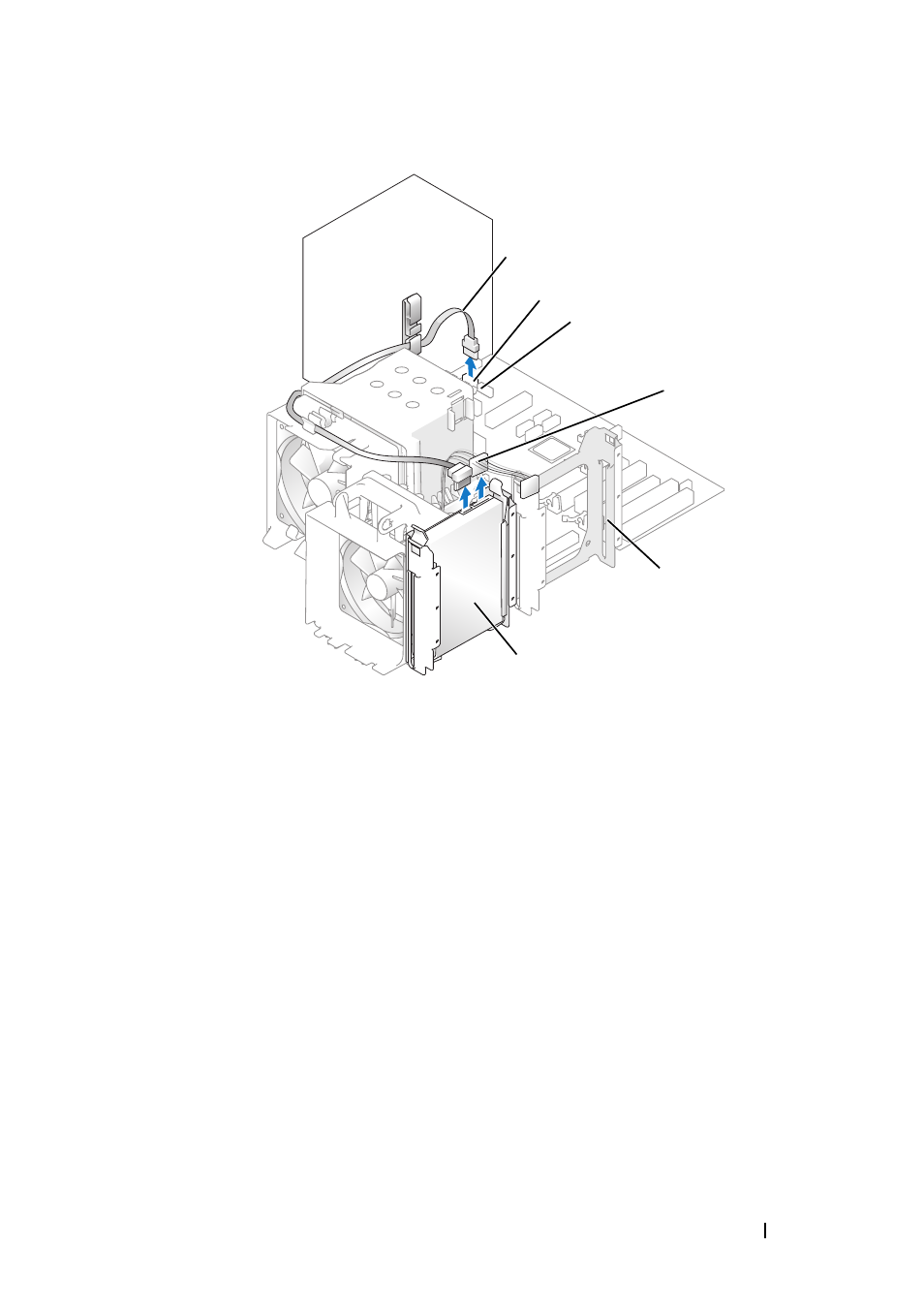

1
последовательный кабель ATA 2
разъем SATA0
3
разъем SATA1
4
кабель питания
5
отсек дополнительного
жесткого диска
6
жесткий диск в отсеке
основного жесткого диска
6
4
1
2
5
3
