Установка и замена компонентов
6

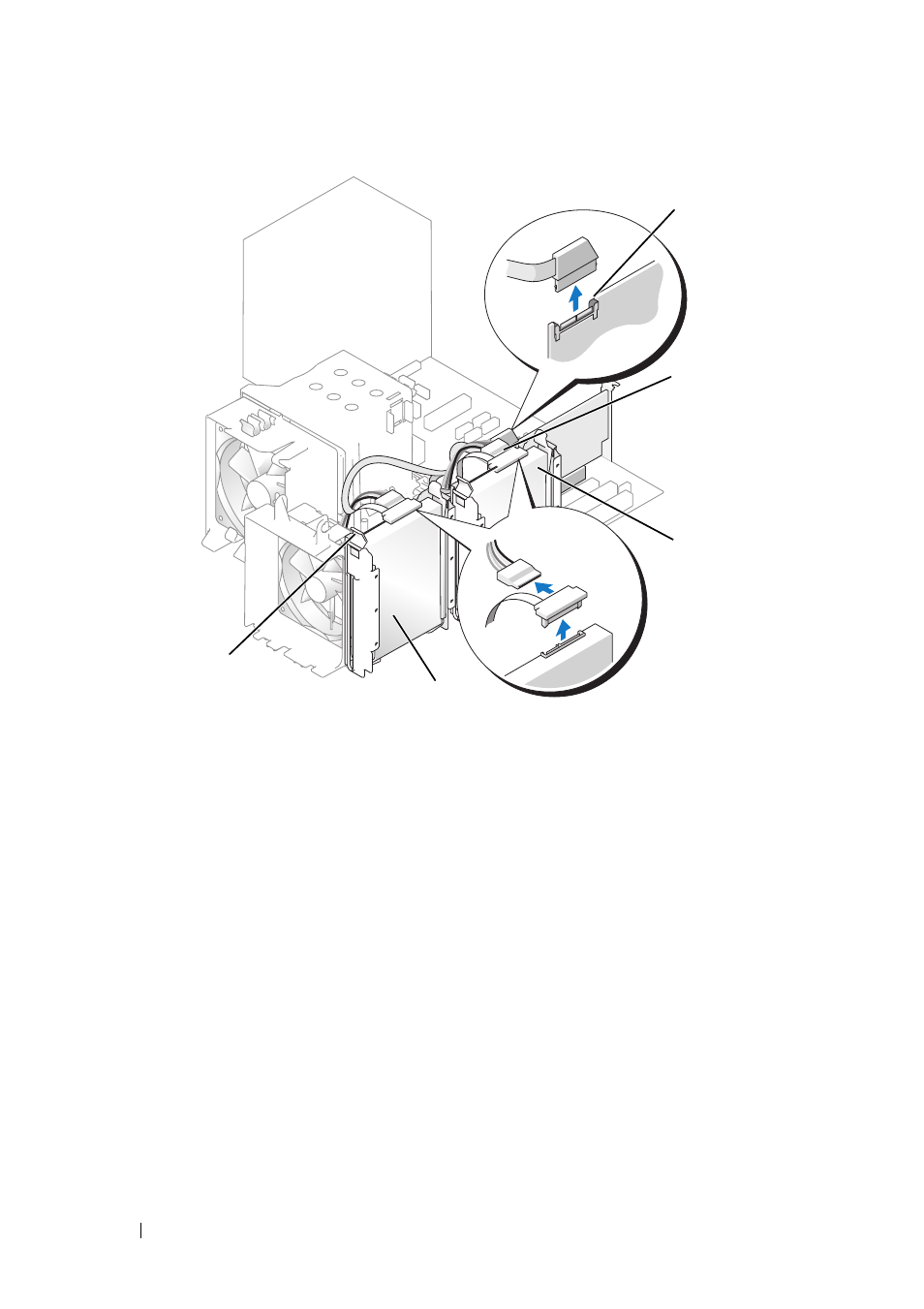

Нажмите на синие фиксаторы с каждой стороны кронштейна для жесткого
диска, приподнимите диск вверх и выдвиньте его из отсека основного
или дополнительного жесткого диска.
1
разъем SAS на плате
контроллера SAS
2
разъем SAS на плате
контроллера SAS
3
жесткий диск в отсеке
дополнительного жесткого
диска
4
жесткий диск в отсеке
основного жесткого диска
5
синие фиксаторы (по 2 на
каждом кронштейне для
жесткого диска)
4
5
1
2
3
