Культиватор X-Press
Инструкции по эксплуатации
28
5. Сервис и техническое обслуживание

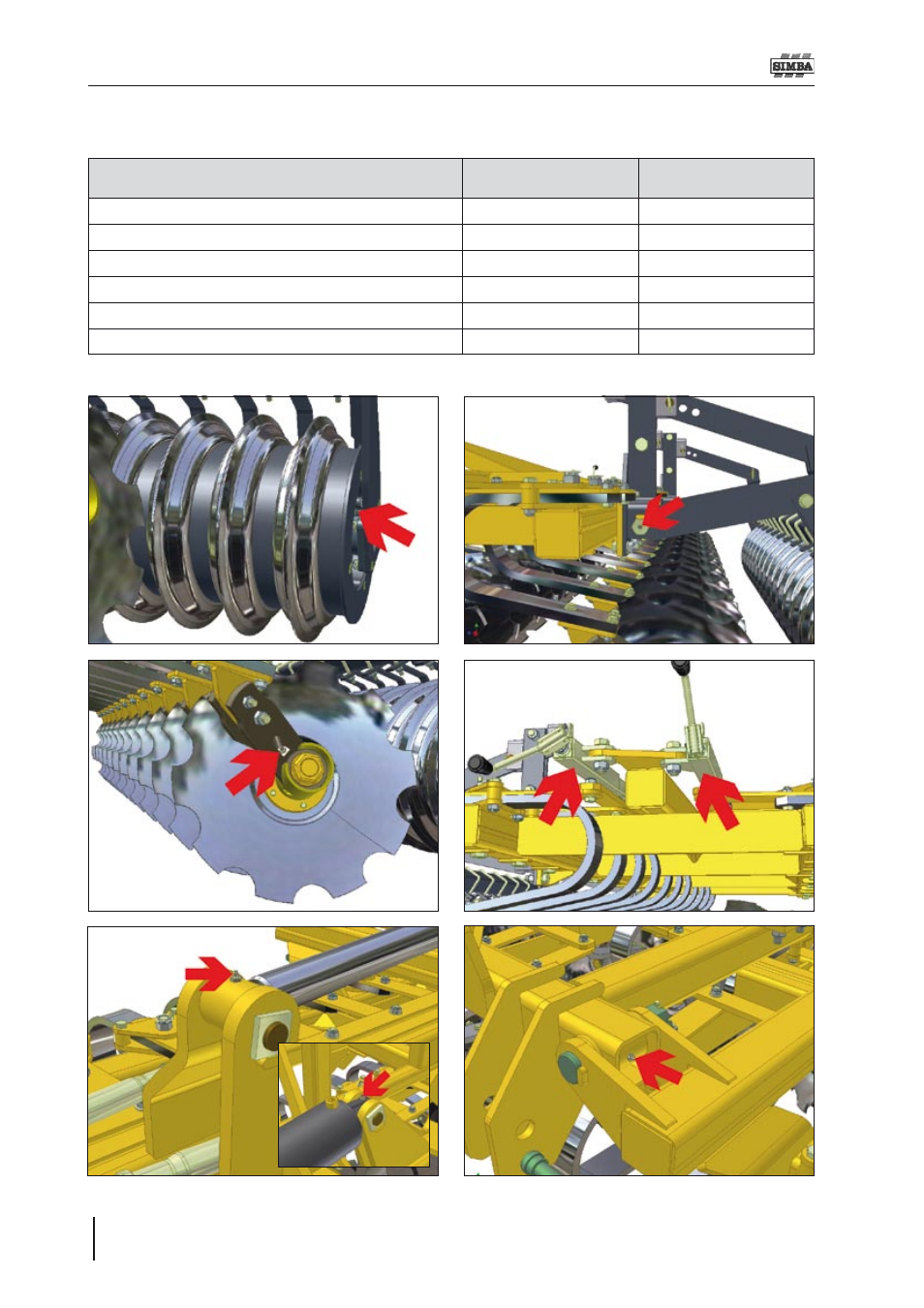

5.9 Обзор точек смазки
рис. 5.04:
Точки смазки ровнителя
рис. 5.05:
Точки смазки шкворня ровнителя
* Смотри стр 30, раздел 5.12
Точки смазки X-Press Периодичность № Диаграммы
Подшипники ровнителя DD (только один насос!) 200 часов 5.04
Поворотный шкворень ровнителя DD 50 часов 5.05
Подшипники ступицы диска 100 часов.* 5.06
Регуляторы угла диска 50 часов 5.07
шарниры крыл цилиндра (4м склад модели только) 50 часов 5.08
шарниры крыла (4м склад модели только) 50 часов 5.09
рис. 5.06:
Точки смазки ступицы дис
ка
рис. 5.08:Шкворни крыл цилиндра
рис. 5.07:
Точки смазки регуляторов уг
ла
рис. 5.09:Шарниры крыла
