Культиватор X-Press
Инструкции по эксплуатации
18
4. Наладка/Эксплуатация
4.2 Трех точечное соединение
Стандартное 3 точечное соединение в передней части X-Press также может
подойти к трактору с 2 соединениями посредством перестановки верхней
и нижней осей тяги.
4.3 Дисковые блоки
X-Press оснащен двумя рядами дисков, которые рубят и смешивают отходы
с/х культур. Расстояние в 250мм между дисками обеспечивает хорошую
обработку почвы.
Диски, установленные на X-Press имеют диаметр 500мм (20 дюймов)
и толщину 6мм. Они изготовлены из термообработанной хромистой
борсодержащей стали, которая обеспечивает отличную износоустойчивость
и длительный срок службы. Каждый диск установлен на соответствующий
лист рессоры, соединенный с системой поперечной рулевой тяги. Углы рядов
можно легко и точно изменять при помощи градуированного регулятора.
Регулируемый разворот дисков (между 10°-25°) обеспечивает прохождение
в почву и смешивание жнивья за один проход. Рабочую глубину можно
менять посредством 3 точечного соединения и соединения заднего вала.
Равномерно обработанная поверхность обеспечивается путем регулировки
баланса перемещенной почвы между передним и задним диском.
Все рычаги дисков защищены срезными болтами, обеспечивающими
сопряжение при возникновении препятствий. Соответствующие листы
рессоры также обеспечивают защиту от повреждений, отслеживая контур
и изгибаясь вверх и вниз при работе.

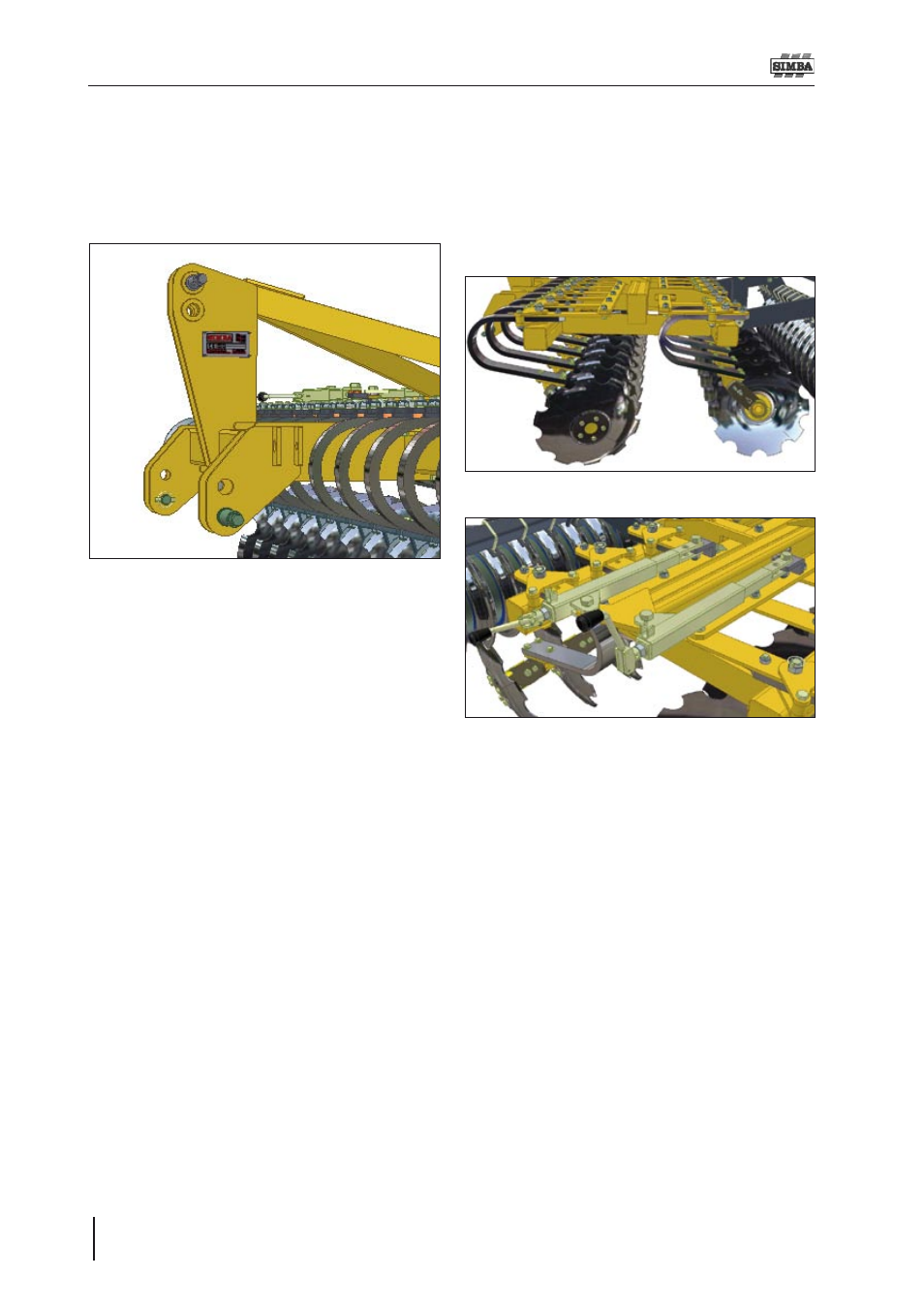

рис. 4.03: 3 точечное соединение
рис. 4.04: Диски
рис. 4.05: Приспособления настройки угла диска
