62 NTA3010 и NTA3510
160-219M-A-RUS 10/10/08

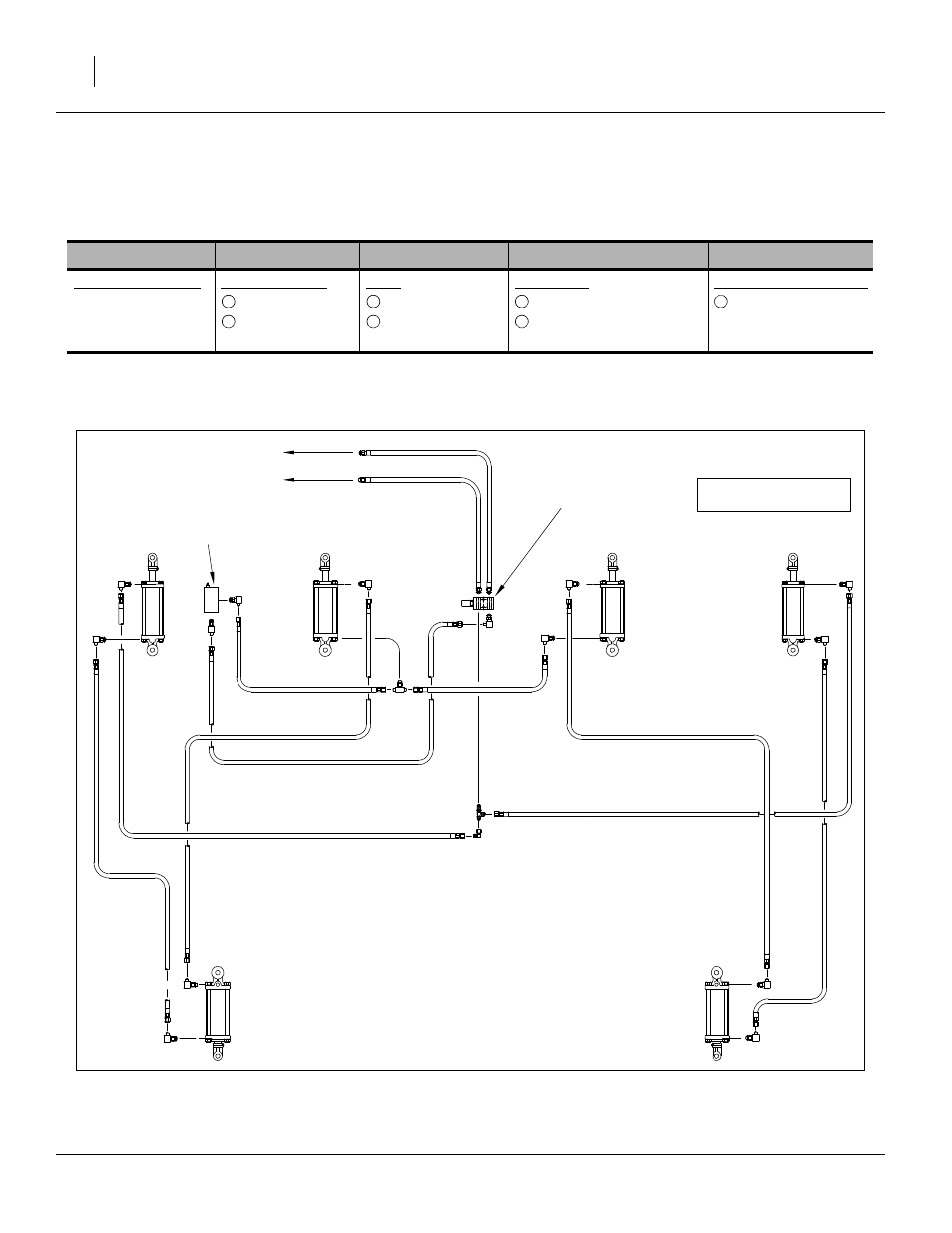

Гидросхемы
Гидросхема для контура маркеров не представлена .
Соединения гидравлического контура
Гидравлика подъема
Оборудование Голубой Оранжевый Желтый Черный
Тележка ADC 2350
Сеялка NTA3010 и
NTA3510 не используется
подъем
опускание
шнек
маркер
маркер
вентилятор
складывание
раскладывание/
перераспределение веса
отстойник вентилятора
обратная линия
отстойника
C
D
A
B
E
F
G
26424
К ТЕЛЕЖКЕ
ПРЕДОХРАНИТЕЛЬНЫЙ
КЛАПАН
КАРТРИДЖ RDIF
РЕГУЛЯТОР ХОДА
