См. Рисунок 10
2.
Контур складывания/раскладывания сеялки полностью
активен только в том случае, если гидровентилятор
пневматической тележки отключен с помощью рычага
двухпозиционного клапана вентилятора:
закрытый (ручка вперед): вентилятор отключен;
открытый (ручка влево): вентилятор включен.
См. Рисунок 11
3. Маркеры (опционные) находятся на одном контуре
вместе со шнеком пневматической тележки, который
регулируется двухпозиционным переключающим
клапаном тележки. Положения ручки:
назад: контур маркеров сеялки разблокирован;
вперед: контур шнека тележки разблокирован.
На сеялке маркерами обычно управляет автоматический
клапан последовательности или электромагнитный
клапан (от переключателя кабины).
Стравливание воздуха из
гидравлической системы
Чтобы гидравлическая система функционировала должным
образом, необходимо стравить из нее воздух. В противном
случае, цилиндры будут работать неравномерно, двигаясь
резкими толчками, что может привести к тому, что боковые
секции резко опустятся во время складывания или
раскладывания. Во время первоначальной настройки сеялки
(которая могла быть сделана дилером) или, если вы меняете
какую-либо гидравлическую деталь, выполняйте следующее.
!
ВНИМАНИЕ
Вытекающая под давлением жидкость может проникать
под кожу. Перед подачей давления проверяйте все
гидравлические линии и шланги. Жидкость, вытекающую
из очень маленького отверстия, практически невозможно
увидеть. Для того чтобы определить утечку, используйте
бумагу или картон, но ни в коем случае не касайтесь этих
зон руками или другими участками тела. Если вы получили
травму, обратитесь к врачу.
ВАЖНО!
Стравливайте воздух только возле фитингов:
JIC, NPT
и никогда возле фитингов:
ORB или QD.

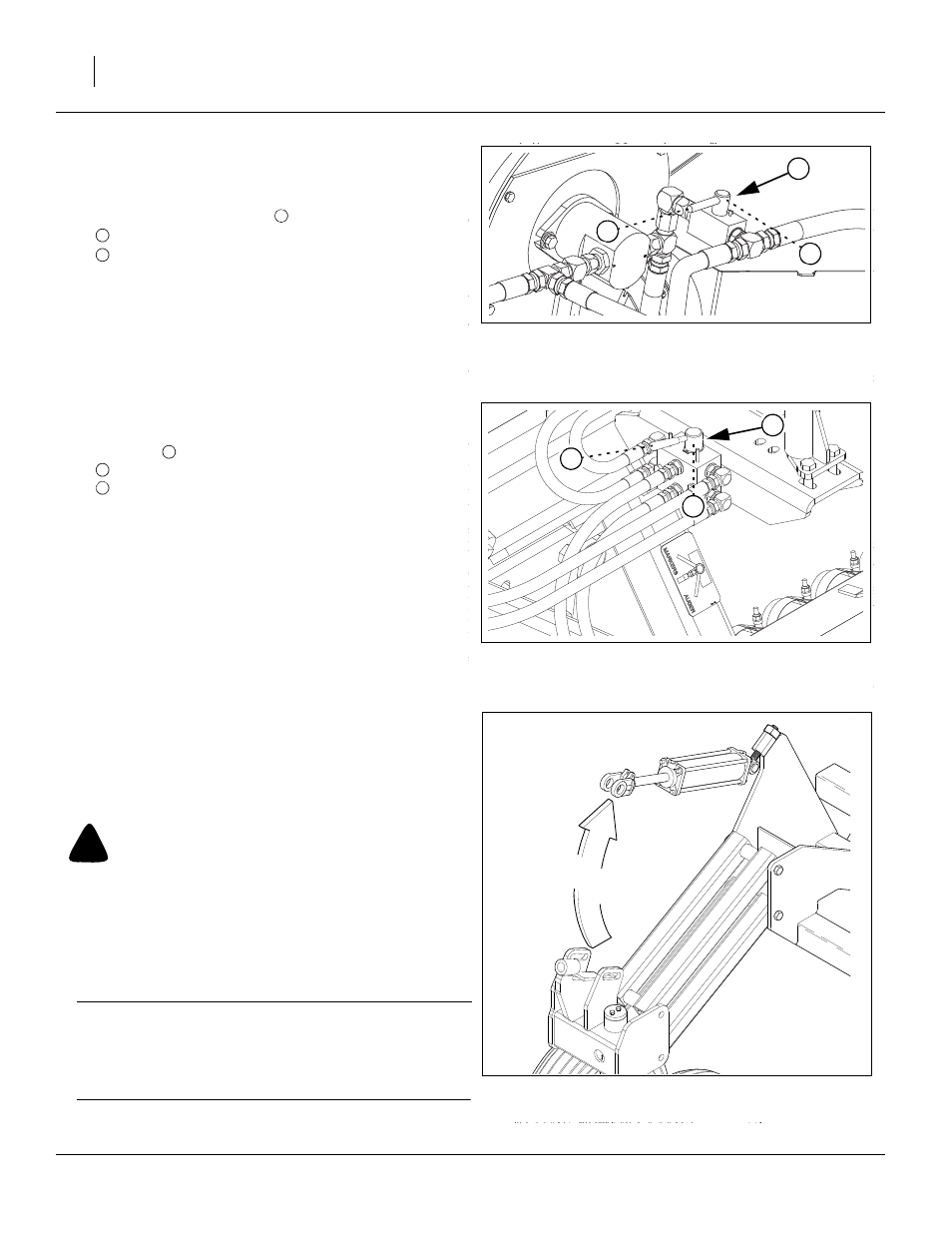

Рисунок 10
Клапан отключения гидровентилятора
тележки
26419
1
2
3
1
2
3
Рисунок 11
Переключающий клапан тележки 26417
1
3
2 1
2
3
Рисунок 12
Закрепленный подъемный цилиндр 16238
Наде
жно з
акре
пит
е шт
ок
над о
снова
нием
цили
ндра
