14 NTA3010 и NTA3510
160-219M-A-RUS 10/10/08

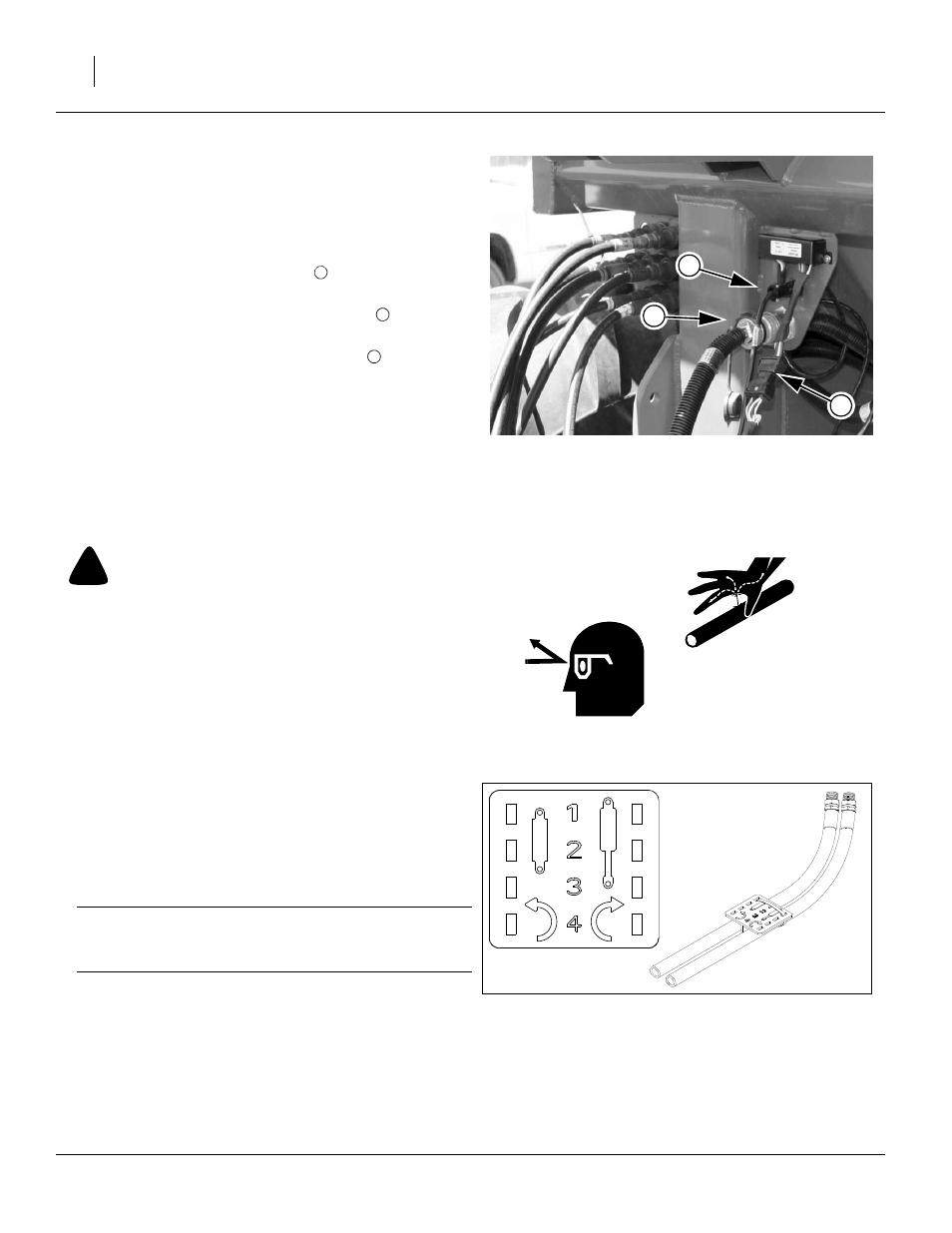

Электрические соединения
См. Рисунок 7
Перед подсоединением убедитесь в том, что отключена
мощность
трактора, расходуемая на привод
вспомогательных агрегатов двигателя.
1. Совместите свечу зажигания с соединительным
проводником выходного отверстия тележки.
2. Вставьте кабель переключателя подъема в штепсель
на тележке.
3. Если имеется свеча монитора семян , то следует
совместить ее с соединительным проводником
выходного отверстия тележки.
4. Закрепите кабели таким образом, чтобы они не
соприкасались с двигающимися деталями сцепки.
Для маркеров, приобретенных отдельно, могут
потребоваться дополнительные электрические соединения,
не указанные здесь.
Подсоединение гидравлики
!
ВНИМАНИЕ
С гидравликой должны работать только
квалифицированные специалисты!
Вытекающая под давлением жидкость может проникать
под кожу. Перед подачей давления проверяйте все
гидравлические линии и шланги. Жидкость, вытекающую из
очень маленького отверстия, практически невозможно
увидеть. Для того чтобы определить утечку, используйте
бумагу или картон, но ни в коем случае не касайтесь этих
зон руками или другими участками тела. Если вы получили
травму, обратитесь к врачу.
См. Рисунок 8
Для того чтобы различать шланги одного и того же
гидравлического контура, посмотрите на пластиковый
держатель шлангов. Шланг под символом цилиндра с
вытянутым штоком подключается к основанию цилиндра.
Шланг под символом цилиндра со втянутым штоком
подключается к штоковой полости цилиндра.
ВАЖНО!
НЕ подсоединяйте обратную линию к порту с
повышенным расходом.
Рисунок 7
Зажигание и монитор 26439
1
3
2
1
2
3
Рисунок 8
Пластиковый держатель шлангов
817-348c
17641
