Подготовка и настройка 13
10/10/08
160-219M-A-RUS
Тяга сцепки
См. Рисунок 5, где для наглядности изображена
пневматическая тележка без заднего бункера
1.
С помощью оправки (нет на рисунке), от загрузочной
площадки тележки, подвяжите тяги тележки
таким
образом, чтобы шарниры
находились примерно на
одном уровне с крепежными отверстиями сеялки .
2.
Выньте роликовые шплинты из штифтов креплений
сеялки и уберите эти штифты.
3.
Медленно проедьте на тракторе назад, подводя
тележку таким образом, чтобы шарниры рычага тяги
оказались в двух футах (60 см) от крепежных
отверстий сеялки ,
и были выровнены относительно
этих отверстий.
4.
Включите стояночный тормоз трактора. Снимите
штифты фиксирующие телескопические рычаги. Не
убирайте упорные болты .
5.
Установите и зашплинтуйте штифты креплений сеялки
.
6.
Отпустите тормоз трактора и проедьте назад, подводя
тележку к сеялке таким образом, чтобы снова можно
было установить и закрепить штифты телескопических
рычагов .
Подсоединение семенных шлангов
См. Рисунок 6
Подсоедините главные семенные шланги (шланги башни)
от сеялки к соответствующим выходным отверстиям
дозатора задней тележки (слева направо), пропуская
любые закрытые отверстия. На модели 3010 два
центральных выходных отверстия не используются. На
модели 3510 одно центральное выходное отверстие не
используется.
Провисание шлангов должно быть достаточным для того,
чтобы можно было полностью поднимать, опускать,
складывать и раскладывать сеялку.
Прикрепите шланги к дозатору при помощи имеющихся
винтовых зажимов. Расположите внешние зажимы таким
образом, чтобы они не соприкасались с задвижками дверок
дозатора.
4
3
1
5

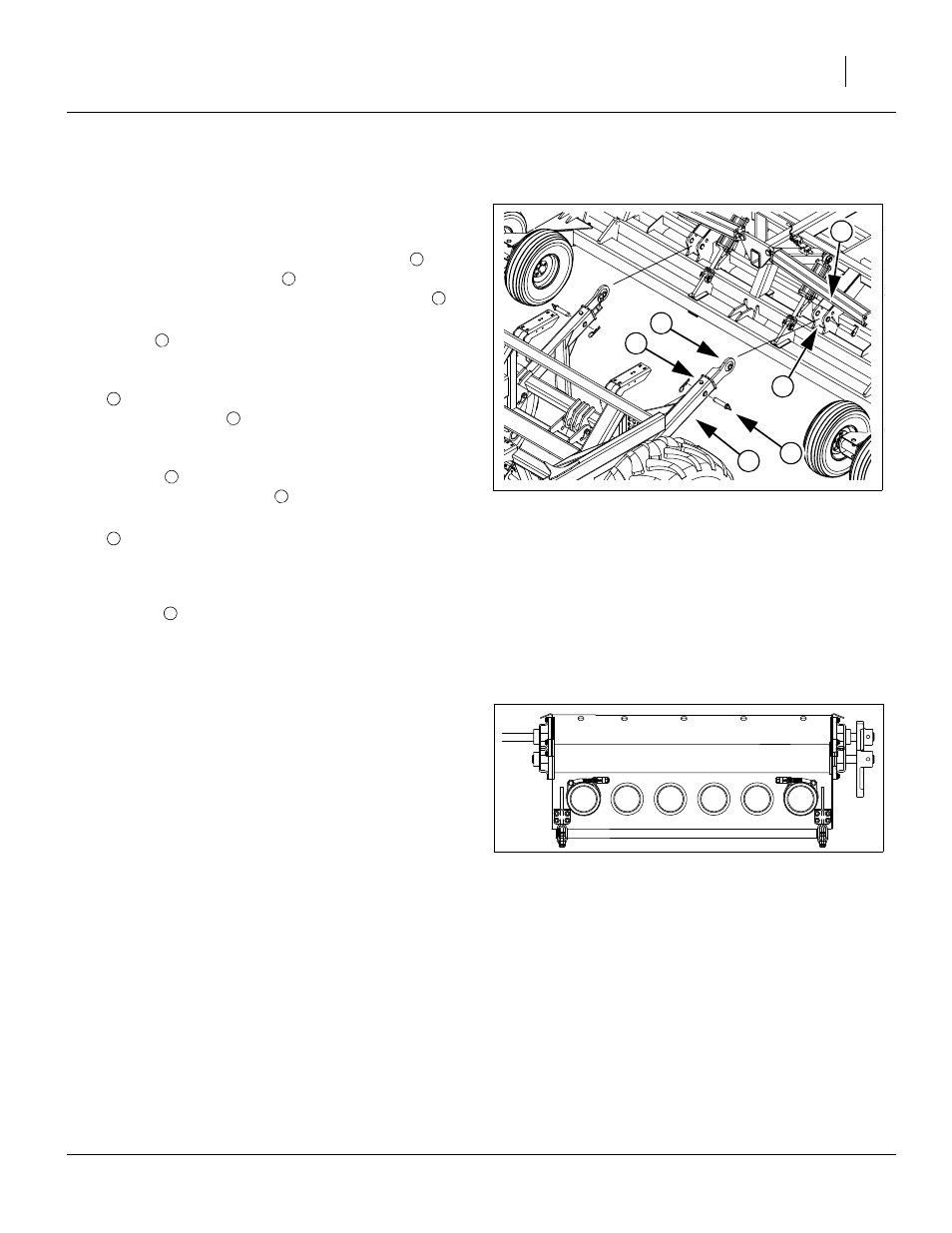

Рисунок 5
Прикрепление тележки к сеялке
26448
2
6
Рисунок 6
Выходные отверстия тележки для
семенных шлангов
26302
левая
Дальняя левая
башня
Дальняя правая
башня
