Подготовка и настройка 15
10/10/08 160-219M-A-RUS
Соединения гидравлических контуров
Сеялка имеет два или три гидравлических контура (с
обратной
линией низкого давления отстойника).
Стандартные контуры отвечают за подъем, складывание и
перераспределение веса. Опционный контур управляет
маркерами.
Гидравлические шланги Great Plains имеют цветовую
маркировку для того, чтобы помочь вам крепить шланги к
выходным отверстиям вашей тележки. Шланги, которые
подсоединяются к одному и тому же распределительному
клапану, имеют одинаковый цвет.
1.
Отключите гидравлику трактора.
2. Подсоедините каждый (оранжевый) шланг от маркеров к
отверстиям и в любой последовательности.
3. Подсоедините шланг пары опускания (голубой),
обозначенный цилиндром со втянутым штоком и
идущий к штоковой камере цилиндра, к отверстию .
Подсоедините
шланг пары подъема (голубой),
обозначенный символом цилиндра с вытянутым штоком
и идущий к основанию цилиндра, к отверстию
4. Подсоедините шланг пары складывания (желтый),
обозначенный цилиндром со втянутым штоком и
идущий к штоковой камере цилиндра, к отверстию .
Подсоедините шланг пары раскладывания (желтый),
обозначенный символом цилиндра с вытянутым штоком
и идущий к основанию цилиндра, к отверстию .
5. Подсоедините шланг отстойника к отверстию .
6. Убедитесь в том, что провисание шлангов достаточно
для движения рычага тяги, а расстояние между
шлангами и компонентами тележки/сеялки достаточно
для того, чтобы не было сдавливания или истирания.
О гидравлическом управлении
Подъем/опускание - на выделенном контуре, который
регулируется только элементами управления трактора.
Два других контура сеялки регулируются помимо рычагов
трактора одним клапаном на сеялке и одним или двумя
клапанами на пневматической тележке.

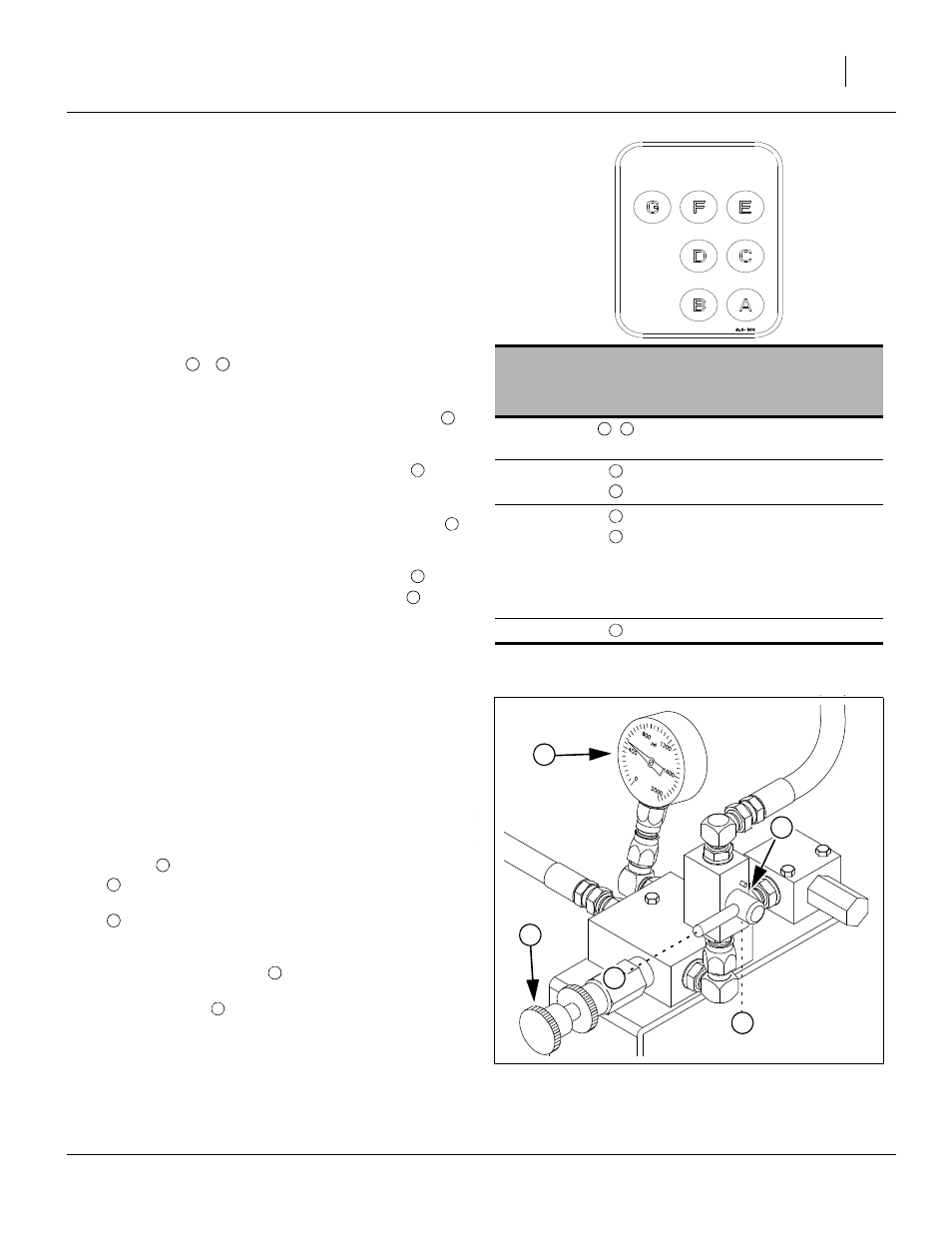

См. Рисунок 9
1.
Складывание/раскладывание - двухпозиционный
клапан на сеялке, который переключает режимы:
Транспортировка (складывание/раскладывание),
ручка в горизонтальном положении
Работа в поле (перераспределение веса), ручка
опущена вниз.
Круглая ручка клапана управляет
перераспределением веса в режиме работы в поле.
Манометр
отображает давление системы
перераспределения веса в фунтах на квадратный дюйм.
Цвет
Отверс-
тия
тележки
Функция гидравлики
Оранжевый , Маркеры
(также для шнека тележки)
Голубой Опускание
Подъем
Желтый
Складывание
Раскладывание и
перераспределение веса
(также для гидровентилятора на
тележке)
Нет цвета Обратная линия отстойника
A B
C
D
E
F
G
Соединения
гидравлических
контуров
A B
C
D
E
F
G
Рисунок 9
Клапан управления складыванием/
перераспределением веса
26413
1
2
3
4
5
1
2
3
4
5
