Транспортные фиксаторы системы
подъема
Система подъема имеет транспортные фиксаторы осей
балансира и подъемных цилиндров. Используйте эти
фиксаторы каждый раз, когда поднимаете сеялку для
осуществления
технического
обслуживания,
смазки,
складывания, транспортировки или установки на хранение
в поднятом положении.
Для того чтобы установить фиксаторы:
См. Рисунок 22
1.
Снимите фиксаторы подъемных цилиндров
с
кромок пластин перед параллельными рычагами.
См. Рисунок 23
2.
Снимите фиксаторы осей качающегося балансира с
пластин для хранения на раме сеялки.
3.
Поднимите сеялку.
4.
Установите фиксаторы оси балансира в отверстия
осей балансира и главной рамы
напротив центра
каждого копирующего колеса.
См. Рисунок 24
5.
Установите фиксаторы
поверх штоков подъемных
цилиндров.
6.
Опустите сеялку на фиксаторы и переведите
гидравлический контур в нейтральный режим (или
режим
колебания,
если
отсоединяете
или
обслуживаете гидравлику).

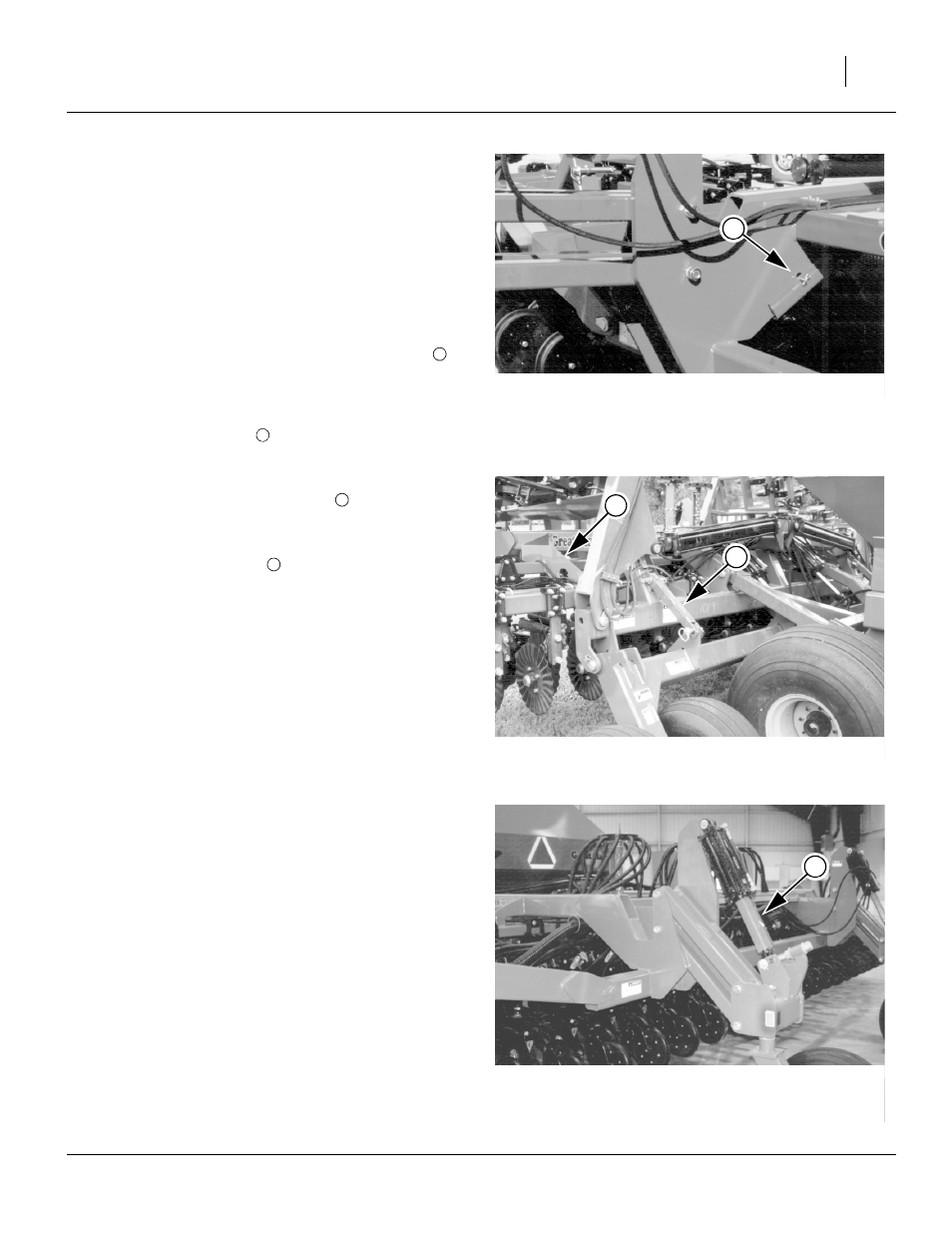

Рисунок 22
Фиксатор подъемного цилиндра на
хранении
16248
1
Рисунок 23
Ось балансира с установленным
фиксатором
16165
3
2
Рисунок 24
Подъемный цилиндр с установленным
фиксатором
16167
4
