Типовой ряд KK/F, KKP/F, KK/FU, KKP/FU
Страница 5
9520-860-ru
Ревизия 11
TM 8782
Издание 03/2013

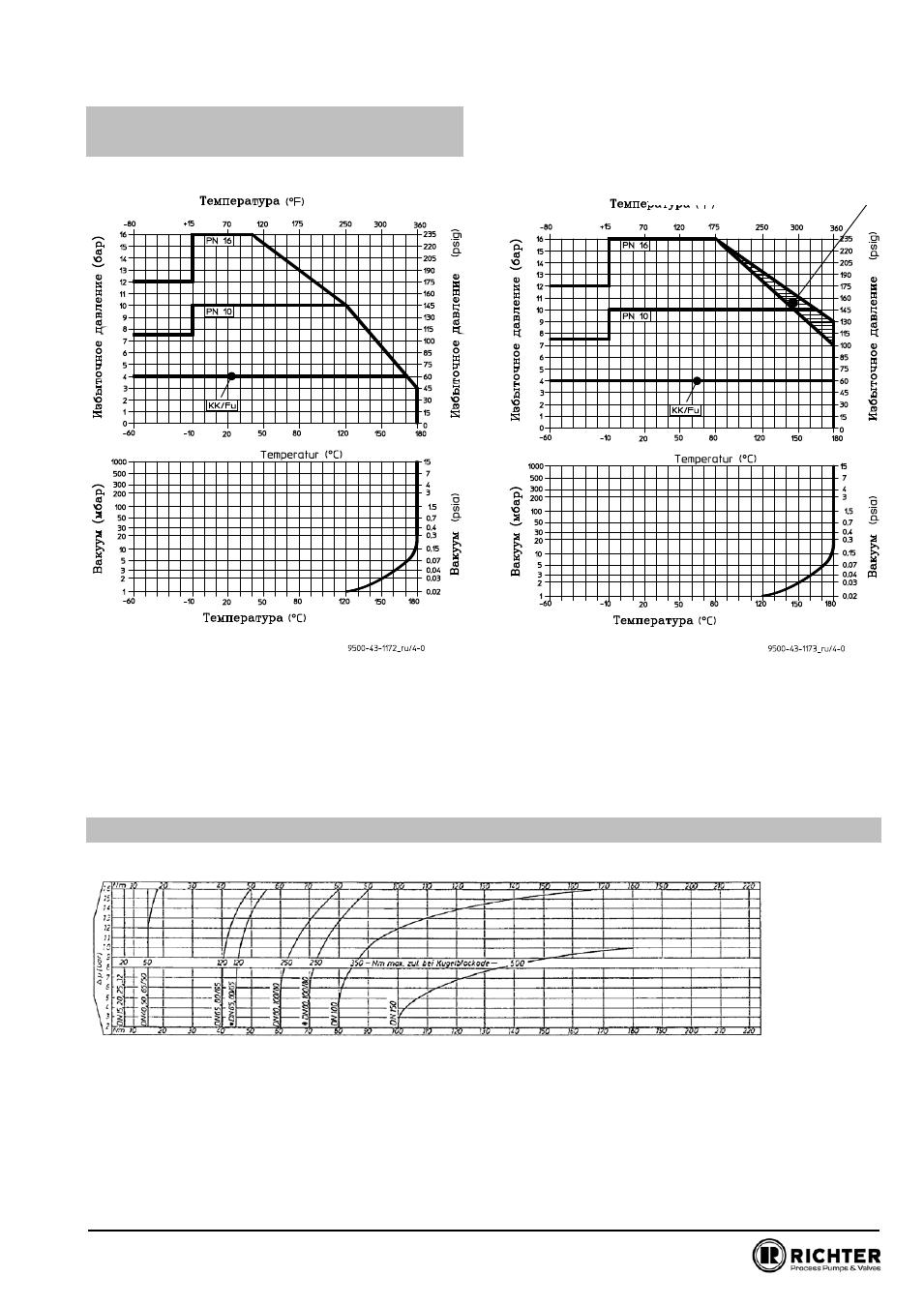

1.3
Диаграмма давления-
температуры
Для PFA-сферы
Для Al
2
O
3
-
сферы
1.4
Моменты затяжки в Нм для шаровых затворов
*
Посадочные кольца = ПТФЭ/уголь, минимальная застойная зона
Моменты затяжки действительны для сфер из Al2O3 и FEP/PFA с металлическим сердечником.
Среда, в которой проводилось тестирование – вода 20 °C; в зависимости от среды, напр., сухой газ или вязкие и
кристаллизирующиеся жидкости, моменты затяжки могут быть выше. Если расчетом привода занимается компания
Richter
, мы запросим более подробные данные. Просим учитывать границы рабочего диапазона по диаграмме с
указанными температурами и давлением.
Посадочные кольца из
модифицированного ПТФЭ
