Типовой ряд KK/F, KKP/F, KK/FU, KKP/FU
Страница 22
9520-860-ru
Ревизия 11
TM 8782
Издание 03/2013
10.9

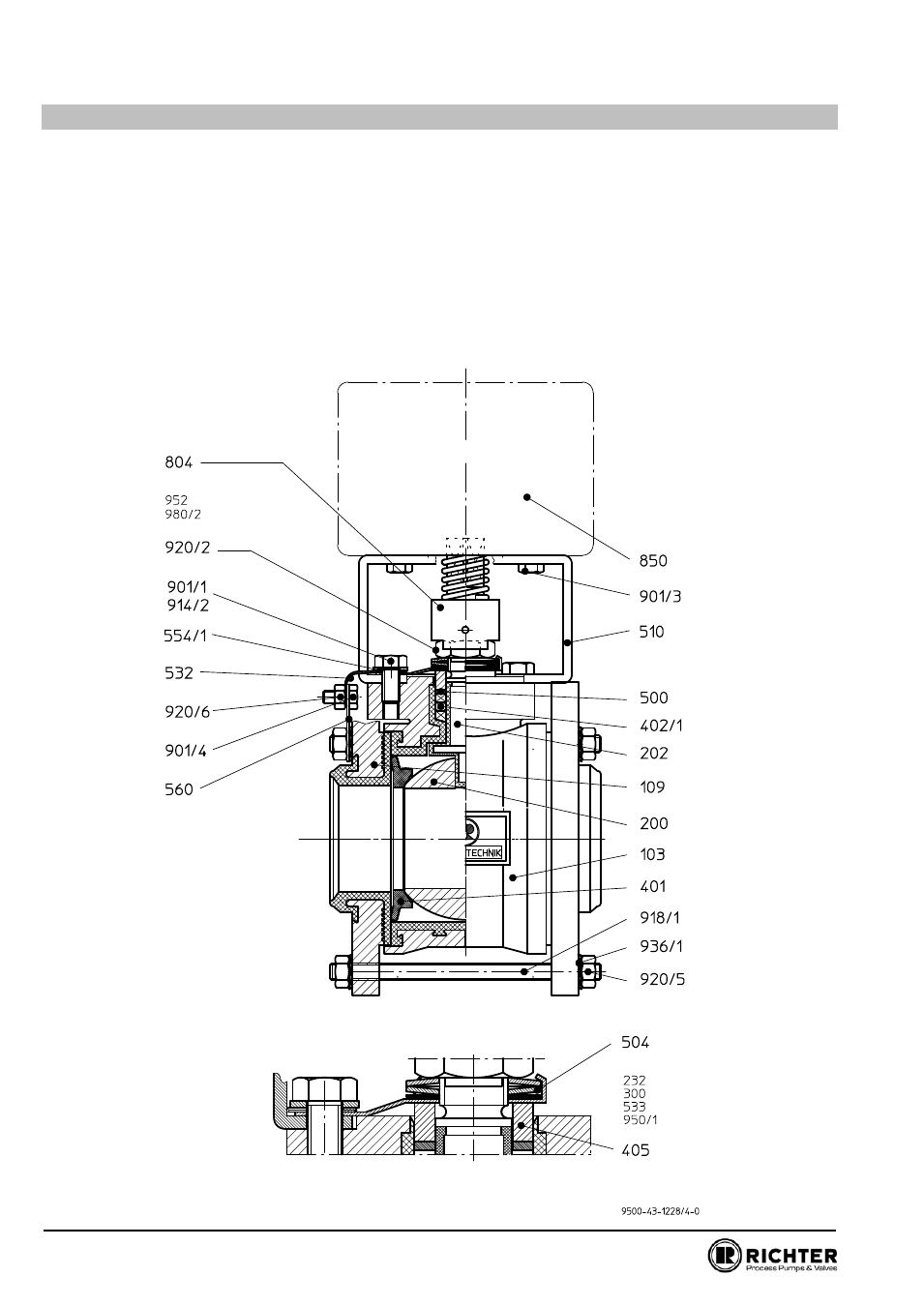

Пояснения и чертеж в разрезе KKP/FU
103
Средняя часть
109
Переходная крышка
200
Сфера
202
Распределительный вал
401
Посадочное кольцо
402/1
Сальниковое кольцо
405
Упорное кольцо
500
Кольцо
510
Колпак
532
Заземляющий трос
554/1
Подкладная шайба
560
Заземляющее кольцо
804
Муфта
850
Привод
901/x
Шестигранный болт
914/2
Винт с внутренним шестигранником
918/1
Резьбовая шпилька
920/x
Шестигранная гайка
936/1
Зубчатая упругая шайба
К ней относятся:
К ней относятся:
Сальник с автоматической регулировкой,
не требующий технического обслуживания
