Инструкция по эксплуатации MTS Гидроцилиндры серии 248
Страница 45
Как заправить статическую опору
Гидроцилиндр серии 248. Информация о продукте
Эксплуатация
4. Снимите показания давления объёма под давлением статической
опоры с соответствующего манометра.
•
Если показания давления на желательном уровне, переходите к
шагу 7.
•
Если показания давления ниже желательного уровня, переходите к
шагу 5.
•
Чтобы уменьшить уровень давления, переходите к шагу 6.

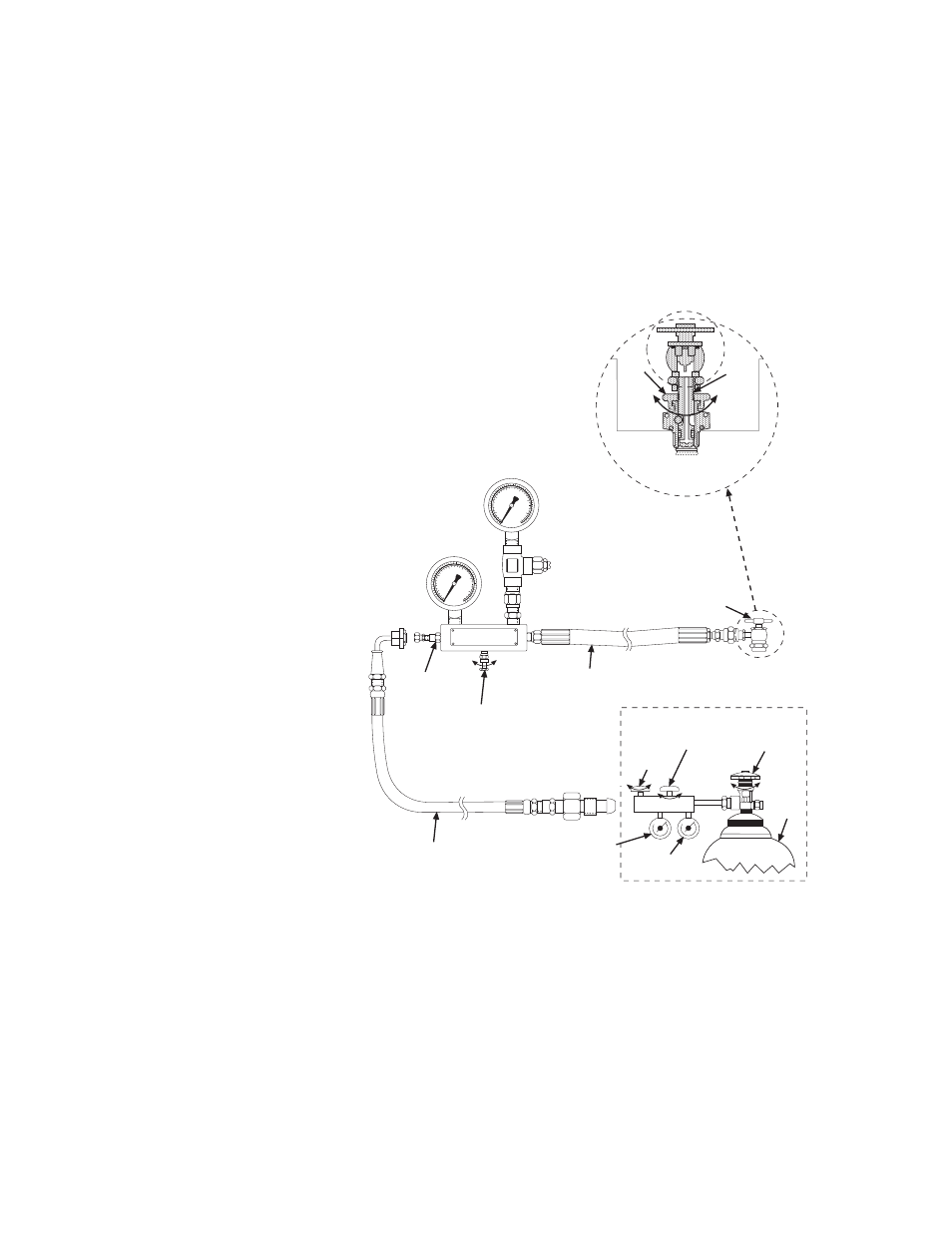

Соединение заправочного устройства
Удлинительный шланг
r
Выпускной клапан
Обратный
клапан на входе
Открытие
Закрытие
Шланг подачи азота
Манометр выходного
давления регулятора
ЭТИ ЭЛЕМЕНТЫ ОБЕСПЕЧИВАЮТСЯ ПОЛЬЗОВАТЕЛЕМ
Манометр
баллона с азотом
Отсечной
клапан регулятора
Клапан выходного
давления регулятора
Клапан
баллона с азотом
Обратный
клапан
Предохранитель манометра
(заводская настройка на предельное
давление на манометр до примерно
1. 4 МПа (200 фунт/дюйм2)
Манометр высокого давления
0-21 МПа (0-3000 фунт/дюйм2)
Клапан тарельчатого типа
Открытие и закрытие
Использование контргайки
Открытие
Шток
клапана
Баллон с
азотом
Манометр низкого давления
0-2.1 МПа (0-300 фунт/дюйм2)
Контргайка
Закрытие
Открытие
Закрытие
Открытие
Закрытие
Открытие
Закрытие
45
