Гидроцилиндр серии 248. Информация о продукте
18
Принцип работы гидроцилиндра
Введение
Функциональное описание
Принцип работы гидроцилиндра
Движение штока поршня гидроцилиндра выполняется путем подачи под
высоким давлением гидравлической жидкости к одной стороне поршня
гидроцилиндра и открытия с другой стороны обратной линии.
Гидравлическая жидкость под высоким давлением подается в цилиндр
через отверстие для втягивания или отверстие для вытягивания. Перепад
давления с разных сторон поршня вынуждает шток поршня двигаться.
Количество гидравлической жидкости, скорость и направление движения
штока поршня регулируется сервоклапаном.
Если шток поршня контактирует с некоторой внешней точкой реакции, то
сила, приложенная к той точке, равна эффективной площади поршня,
умноженной на действующее давление. Основные критерии для выбора
гидроцилиндра - сила и рабочий ход (перемещение), необходимое для
выполнения работы.

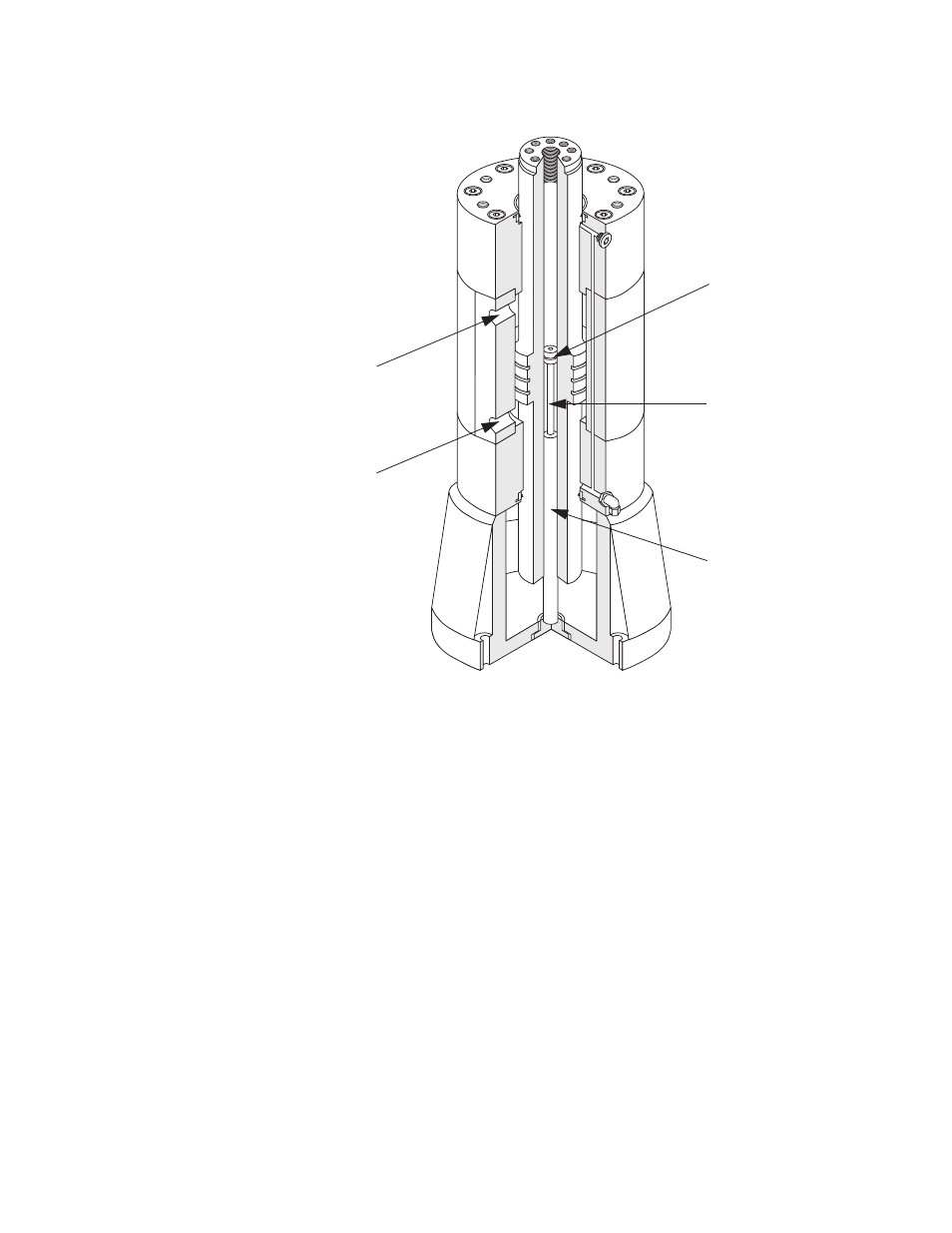

Отверстие
для
втягивания
Отверстие
для
вытягивания
Крепление
сердечника
датчика
LVDT
Удлинитель
сердечника
датчика
LVDT
Обмотка
датчика
LVDT
