Как подсоединить гидравлику к гидроцилиндру
Гидроцилиндр серии 248. Информация о продукте Установка
Как подсоединить гидравлику к гидроцилиндру

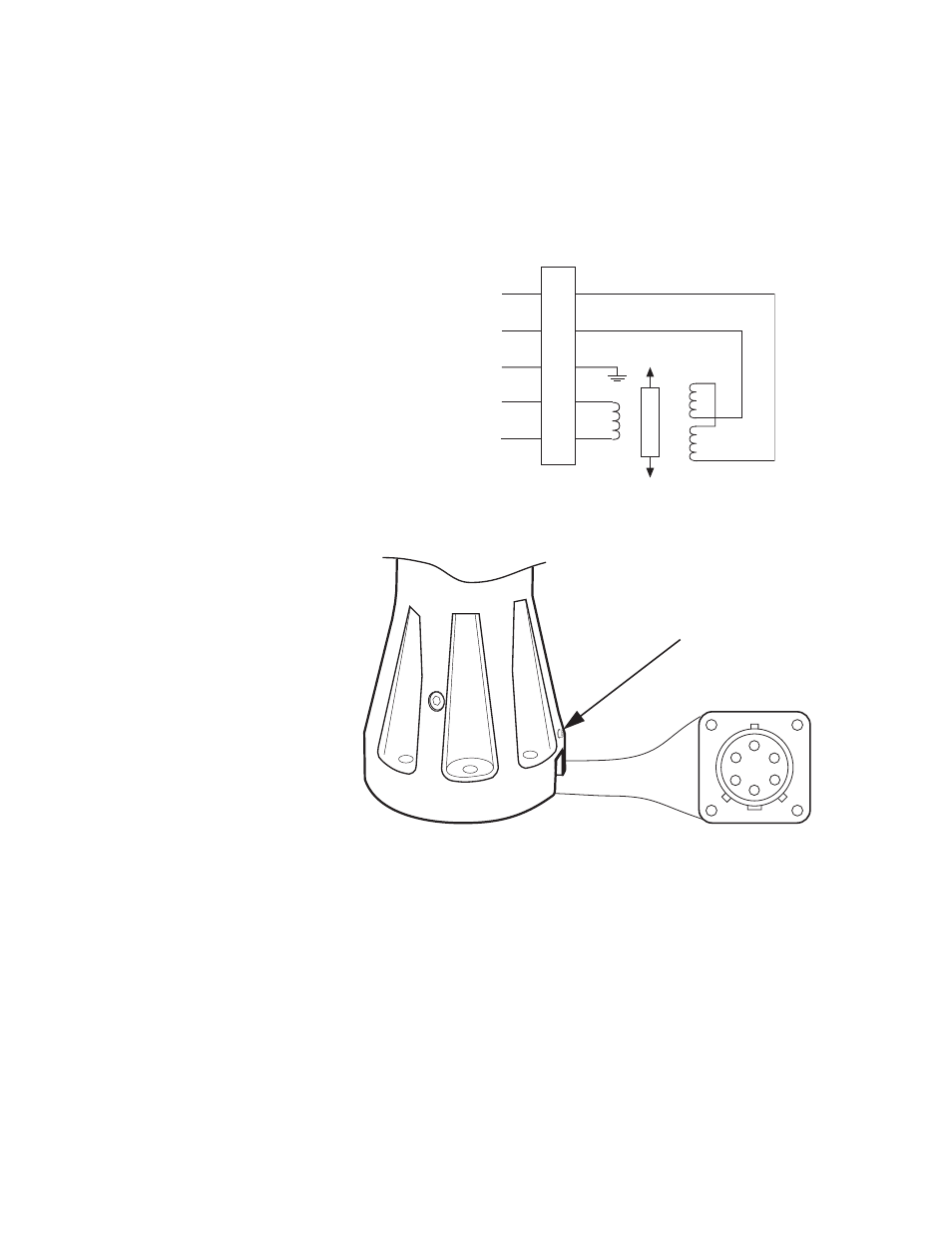

Ни следующих рисунках показаны электрические подключения
дифференциального трансформатора для измерения линейных
перемещений, датчика LVDT. См. руководство контроллера, где приведены
параметры кабелей или заводские номера кабелей.
Кабельные соединения датчика LVDT
Как подсоединить гидравлику к гидроцилиндру
Подключите напорные, обратные и дренажные линии к портам,
отмеченным как P, R и D, соответственно. Дополнительный порт пилотного
E
B
A
C
D +EX
-EX
+FB
-FB
Желтый
Синий
Черный
Крас
ный
Заземление
Выход
Возбуждение
A
C
D
E
F B
Соединения
проводов
заземления
