Принцип работы датчика LVDT
Гидроцилиндр серии 248. Информация о продукте Введение 19
Принцип работы датчика LVDT
Установленный внутри гидроцилиндра датчик LVDT отслеживает
перемещения штока поршня гидроцилиндра.
Датчик LVDT - электромеханическое устройство, которое обеспечивает
выходное напряжение, пропорциональное перемещению при удлинении
подвижного сердечника. Удлинитель сердечника монтируется внутри
полого штока поршня и двигается вместе со штоком поршня. Сердечник
датчика LVDT крепится к основанию. Удлинитель сердечника размещается
в обмотке датчика LVDT для обеспечения нулевой точки отсчета (обычно
середина от полного перемещения гидроцилиндра) и блокируется на месте
с помощью стопорного винта.
По мере движения штока поршня во время работы, выходное напряжение
датчика LVDT показывает, насколько передвинулся шток поршня от
нулевой точки отсчета.

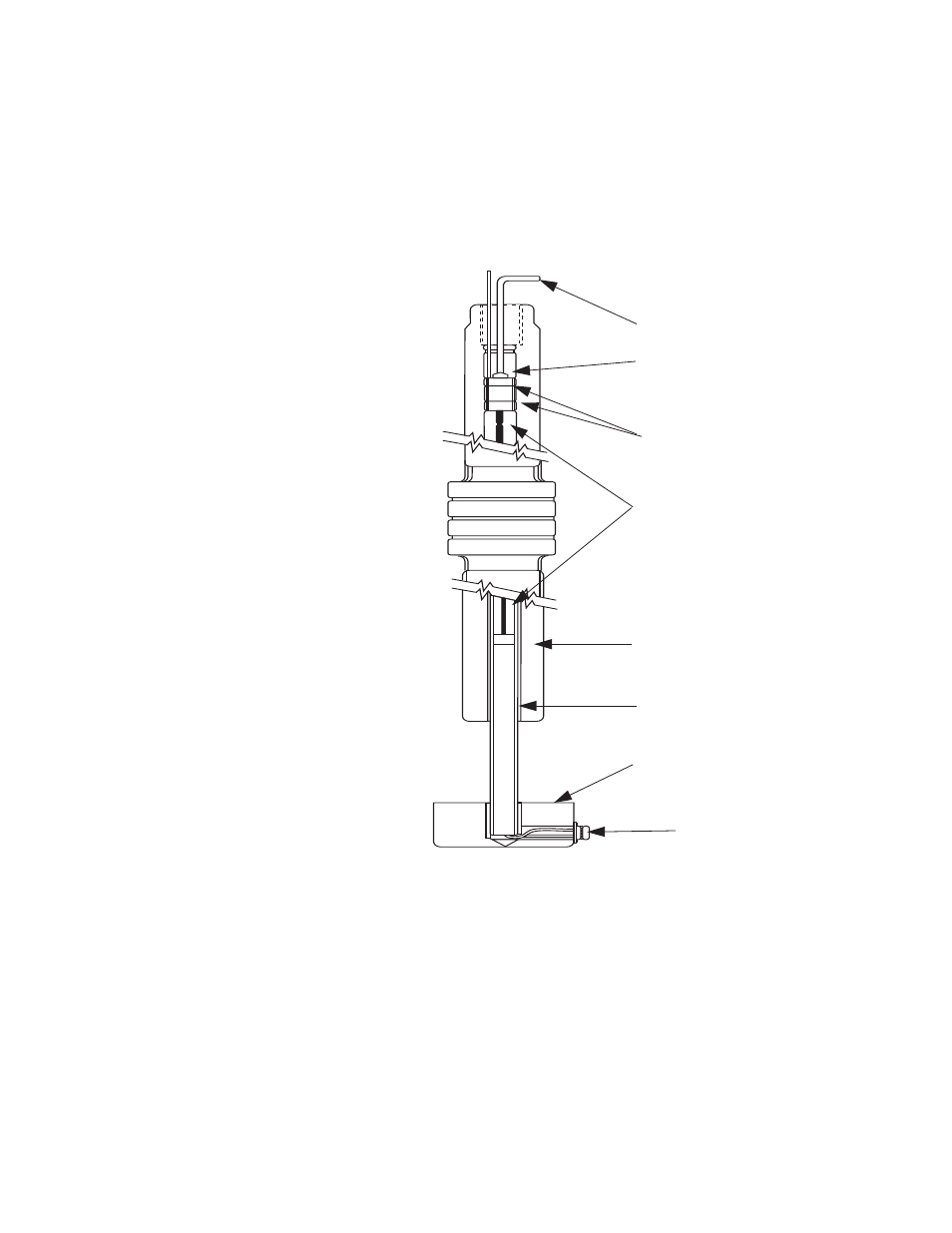

Установочный ключ (для
подъема или опускания
крепления сердечника)
Крепление
сердечника
Стопорный винт
Удлинитель
сердечника
датчика LVDT
Полый шток
поршня
Обмотка
датчика LVDT
Основание
Соединитель
ный разъем
датчика
LVDT
Шестигранный
ключ
Уплотнительные
кольца крепления
сердечника
