33
Эксплуатация и управление
5.5.3 Автоматический монитор температуры (ASF)
ASF является мониторинговым устройством, автоматически отслеживающим заданное
значение температуры в рамках регулируемого интервала допуска (Рис. 20).
Если ASF включен, – он– активируется автоматически, как только текущее значение тем-
пературы достигает 50 % интервала допуска вокруг установленного значения (в данном
примере: 180 °C – 1,5 K) (отрезок A).
При выходе за пределы интервала допуска заданной температуры (в примере на Рис. 20:
180 °C ± 3 K) – например, при открытии дверцы во время эксплуатации (отрезок B на
рисунке), – срабатывает аварийный сигнал. Аварийный сигнал ASF автоматически от-
ключается, как только снова будет достигнуто значение 50 % интервала допуска вокруг
заданной температуры (в данном примере: 180 °C ± 1,5 K) (отрезок C).
При изменении заданной температуры ASF автоматически временно отключается (в дан-
ном примере: заданное значение изменено с 180 °C на 173 °C, отрезок D), пока снова не
будет достигнут интервал допуска новой заданной температуры (отрезок E).
183 °C
177 °C
ASF активно
183 °C
177 °C
Аварийный сигнал ASF
176 °C
170 °C
°C
180 °C
t
A
B
C
D
E
AUTO
AUTO
AUTO
ASF активно
ASF активно

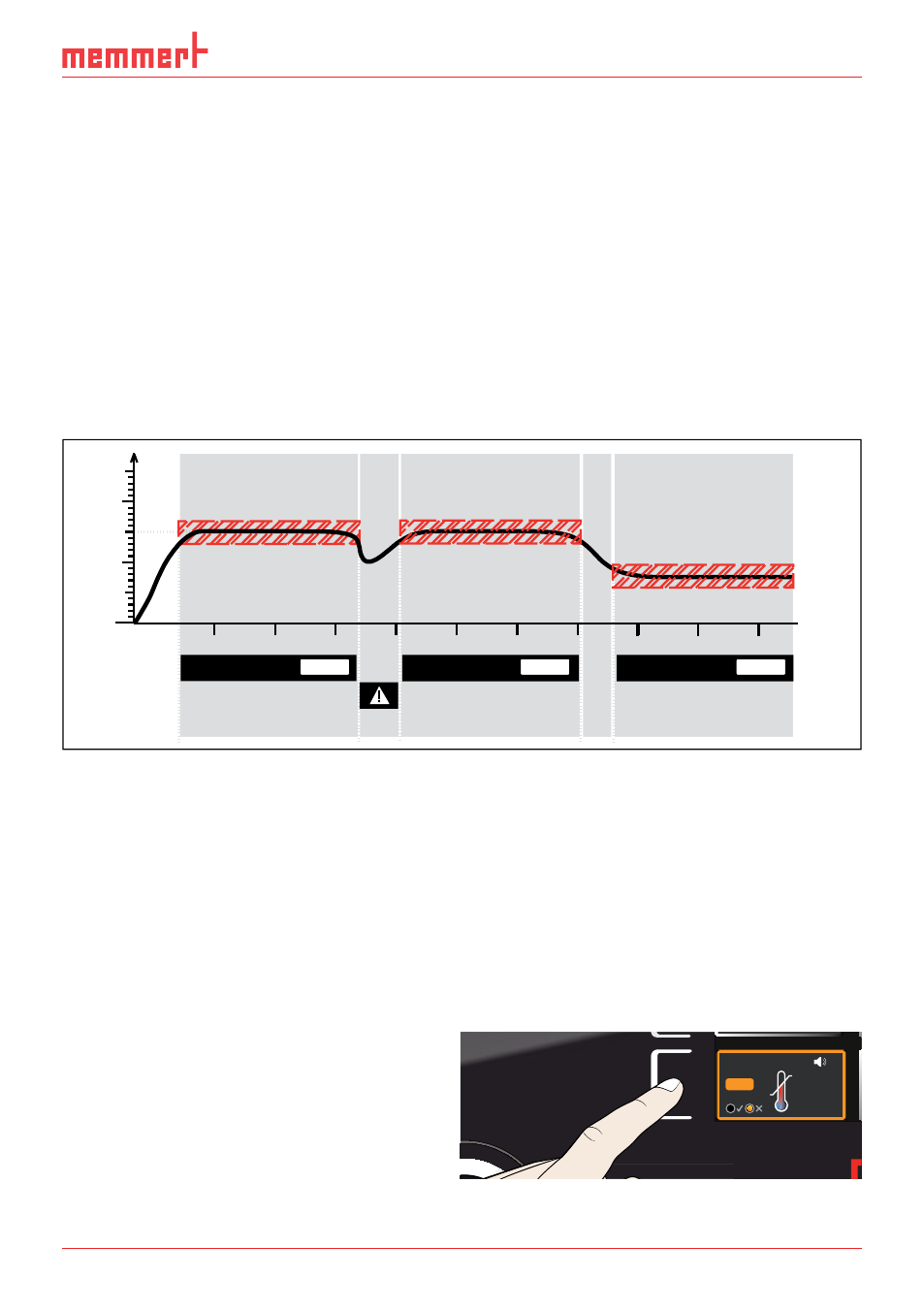

Рис. 20 Схема работы мониторинга температуры ASF
5.5.4 Механический контроль температуры: Ограничитель
температуры (TB)
Устройство оборудовано механическим ограничителем температуры (TB) с классом за-
щиты 1 в соответствии с DIN 12 880.
В случае неполадок электронного устройства контроля во время эксплуатации и превы-
шения установленной производителем максимальной температуры приблизительно на 20
°C, ограничитель температуры (как последнее средство защиты) отключит нагрев.
5.5.5 Регулировка контроля температуры
1. Нажмите кнопку активации слева от
индикатора
ALARM
. Будет автомати-
чески активирована настройка
min
(защита от переохлаждения).
