13
Конструкция и принципы работы
Порт Ethernet Порт Ethernet
Посредством порта Ethernet устройство может
быть подключено к сети для копирования
на устройство программ, созданных с
помощью ПО AtmoCONTROL, и считыва-
ния журналов протокола. Порт Ethernet
расположен на задней стороне устройства
(Рис. 5 ).
В целях идентификации каждое подклю-
ченное устройство должно иметь собствен-
ный IP-адрес. Процесс настройки IP-адреса
описан на стр.44.
Описание процесса копирования программ через Ethernet содержится в при-
лагаемом руководстве AtmoCONTROL.
Посредством опционального переходника USB-Ethernet устройство можно напрямую под-
ключить к компьютеру / ноутбуку (см. раздел "Комплект поставки" на стр. 16).

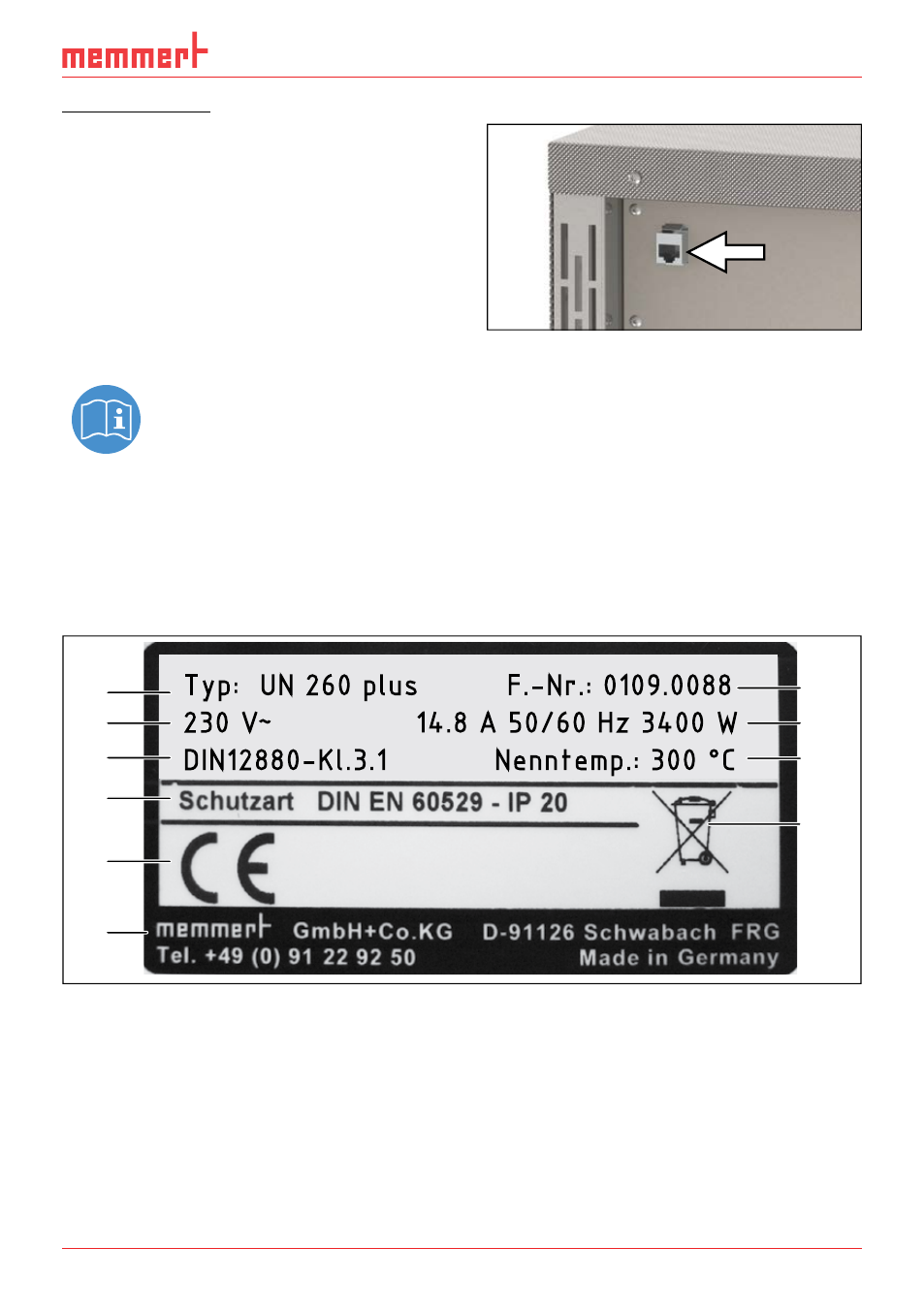

2.6 Маркировка ( фирменная табличка)
На фирменной табличке (см. Рис. 6) указаны модель устройства, изготовитель и техни-
ческие данные. Она находится на передней стороне устройства справа, на обратной
стороне дверцы (см. стр. 10).
Typ: UN 260 plus F.-Nr.: 0109.0088
230 V~ 14.8 A 50/60 Hz 3400 W
DIN12880-Kl.3.1 Nenntemp.: 300 °C
1
2
3
4
5
6
10
8
9
7
Рис. 6 Фирменная табличка (пример)
1 Название модели
2 Рабочее напряжение
3 Используемый стандарт
4 Вид защиты
5 Соответствие требованиям СЕ
6 Адрес изготовителя
7 Указание по утилизации
8 Диапазон температур
9 Подключение / номинальная мощ-
ность
10 Заводской номер
Рис. 5 Порт Ethernet
