Модель извещателя в адресном исполнении
(
Модель EQP)
Модель Х5200 в адресном исполнении применяется в системе пожарной и газовой безопасности
EQP.
1.
Подсоединить внешние провода к соответствующим клеммам внутри клеммного отделения
извещателя, см. обозначение клемм на рис. 15.
2.
Соединить экранные провода кабеля питания с земляным наконечником в источнике питания.
3.
Соединить экранные провода коммуникационного кабеля с земляной клеммах как показано на
рис. 16.
ПРИМЕЧАНИЕ
Заземление каких-либо экранных проводов в корпусе извещателя не допускается.
4.
Установить шлейфный адрес извещателя (см. раздел Установка адресов устройств системы).

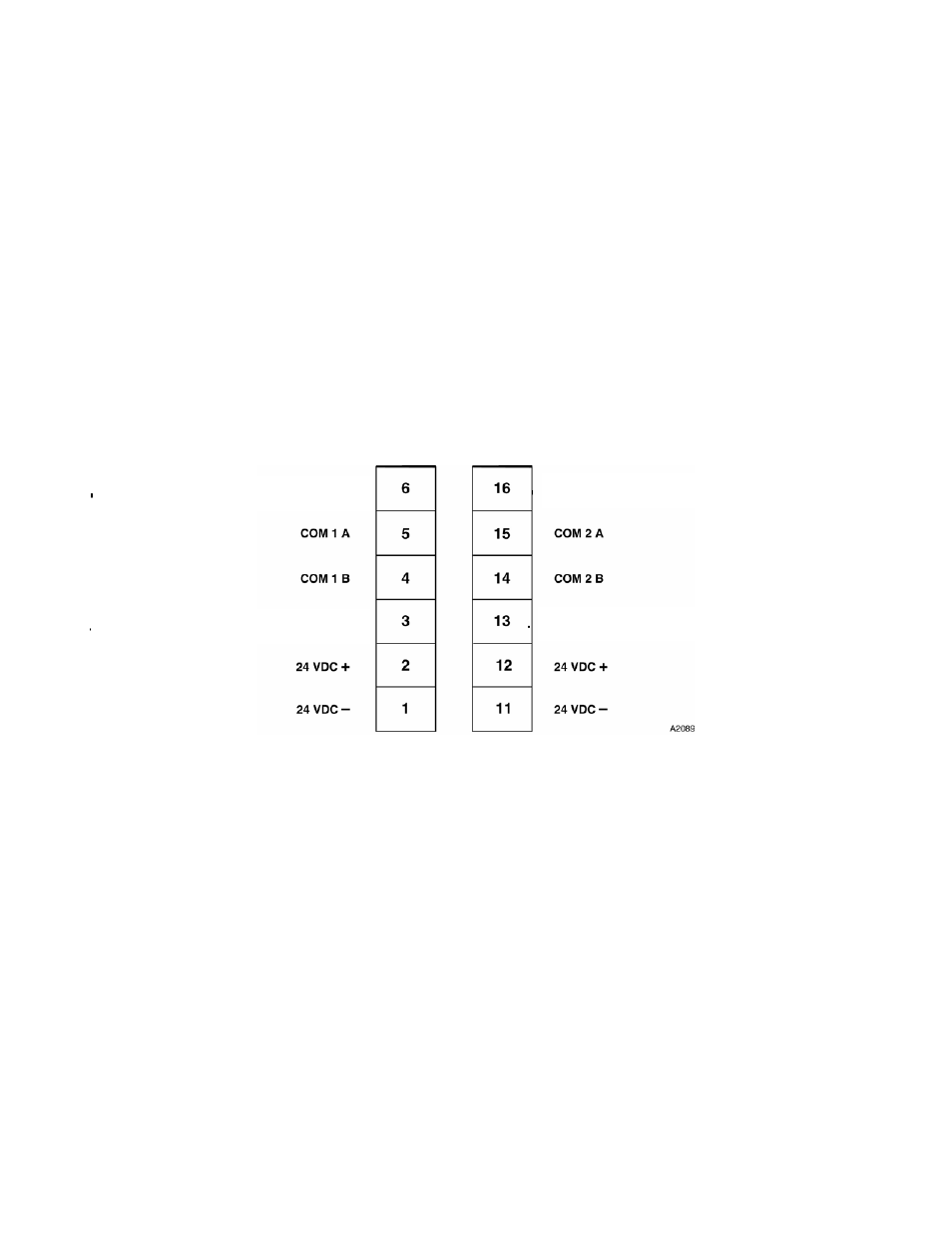

Рис.15. Схема клеммных контактов адресной модели извещателя Х5200.
5.
Проверить правильность подключения всех полевых проводов к извещателю.
6.
Установить на место крышку корпуса.
7.
Выполнить окончательное нацеливание извещателя и надёжно затянуть затянуть крепление
монтажного кронштейна.
ПРИМЕЧАНИЕ
За информацией по вопросам напряжения питания и требований к коммуникационным
кабелям обращаться к руководству системы пожарной и газовой безопасности EQР,
форма 95-3533).
Экран коммуникационного кабеля
Экран коммуникационного кабеля
Экран кабеля питания
Экран кабеля питания
