95-3546 24
При необходимости иметь возможность отключения напряжения питания следует обеспечить
раздельное устройство прерывания питания.
ВНИМАНИЕ!
Установка и электромонтаж извещателя должны выполняться только
квалифицированными специалистами.
Установка извещателя
Укрепить кронштейн извещателя на монтажной поверхности. Поверхность не должна испытывать
вибрацию и должна быть пригодной для использования крепёжных болтов М6х25 мм. На рис. 5
показаны извещатель с кронштейном Q9033 и их установочные размеры.
Модели с релейным и аналоговым выходами
Подключение осуществляется в следующем порядке:
1.
Подсоединить полевые провода согласно инструкциям данного руководства и местным нормам.
Клеммные контакты и варианты подсоединения извещателя показаны на рис. 6 по 14.
2.
Убедиться в правильной разводке всех подводимых проводов.
ПРЕДУПРЕЖДЕНИЕ
Не пользоваться мегометром для проверки правильности электромонтажа.
Отсоединить извещатель перед проверкой электропроводки системы.
3.
Развернуть извещатель для правильного нацеливания на объект и закрепить на кронштейне.

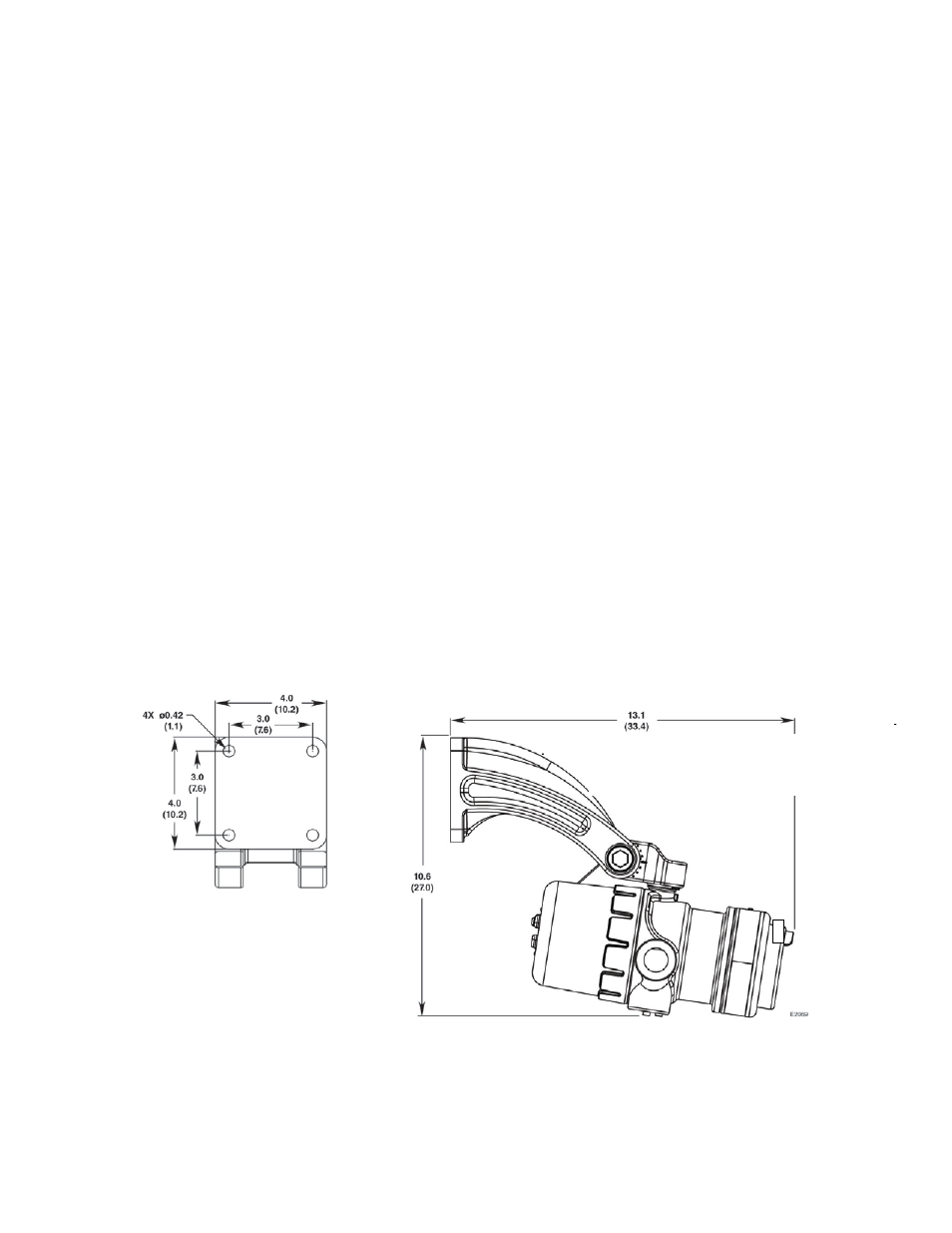

Рис. 5. Габаритные размеры извещателя с монтажным кронштейном Q9033 в дюймах (см).
(Правильная ориентация извещателя показана на рис. 3).
Примечание: Данный рисунок иллюстрирует установку
извещателя под углом не менее 10 градусов.
Общие габаритные размеры могут изменяться в
зависимости от угла нацеливания.
