95-3546 29

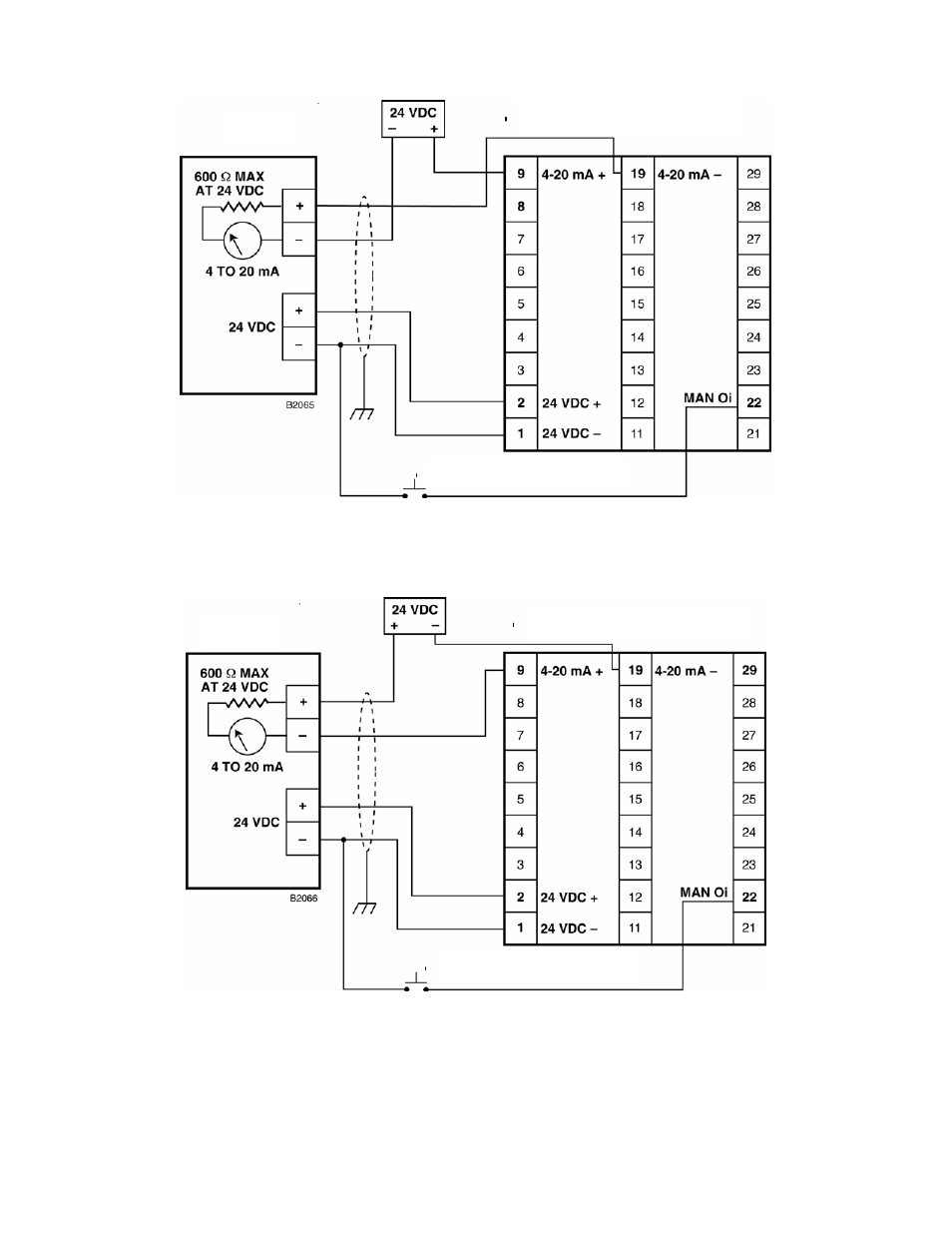

Рис. 13. Схема подключения извещателя с изолированным выходом 0-20 мА
(
извещатель в качестве источника тока).
Рис. 14. Схема подключения извещателя с изолированным выходом 0-20 мА
(извещатель в качестве потребителя тока).
Примечание 1: Выключатели ручной проверки функции o
i
могут быть установлены
дистанционно или в ППК. Выключатели в поставку не входят.
ПЛК
Извещатель Х5200
Извещатель Х5200
Ручное тестирование o i 1
Ручное тестирование o i 1
ПЛК
ПЛК
