95-3546 25

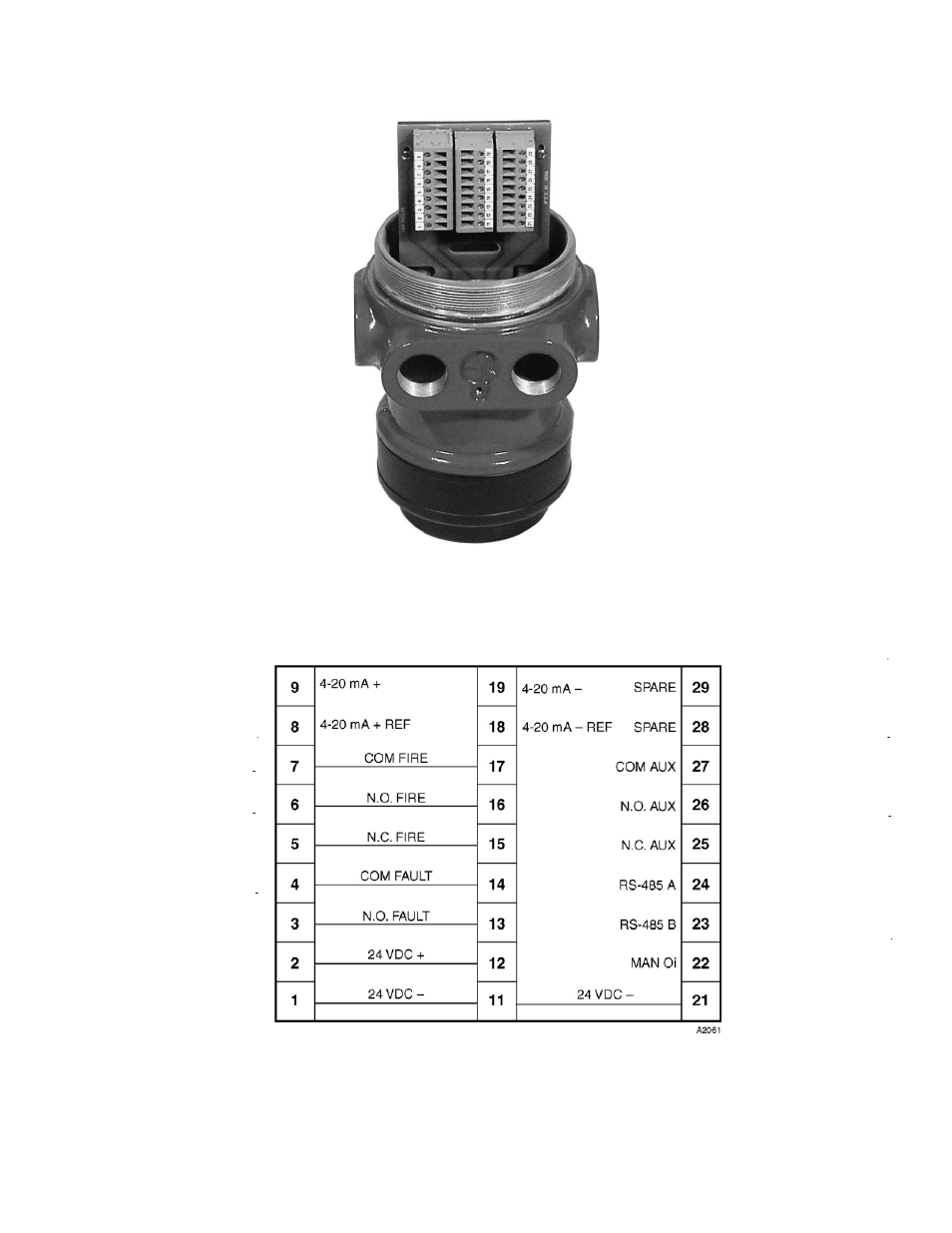

Рис. 6. Клеммная плата извещателя Х5200
Рис. 7. Схема клеммных контактов.
Реле пожара - общий
Реле пожара – нормально
разомкнутый
Реле неисправности-общий
Реле пожара –
нормально замкнутый
Реле неисправности –
нормально разомкнутый
Вспом. реле –
нормально разомкнутый
Вспом. реле –
нормально замкнутый
Вспом. реле – общий
Ручной o i
Резервный
Резервный
