Прогоны кабелепроводов следует монтировать по нисходящей линии, что предотвратит скопление
влаги внутри извещателей или на уплотнителях и обеспечит сток воды к дренажам. Если такая
установка не возможна, то, для предотвращения скопления влаги, установите дренажы до
уплотнений кабелепроводов, или установите обводную линию под извещателем с дренажом в
нижней точке петли.
Для уплотнителей кабелепроводов не требуется выполнение условий взрывозащищённости. Однако,
рекомендуется принять меры для защиты от влаги в наружных применениях. В извещателях с
метрической резьбой кабельных вводов между кабелепроводом и кабельным вводом должна
устанавливаться шайба, обеспечивающая степень защиты оболочки IP66, или адаптер с
уплотнительной прокладкой.

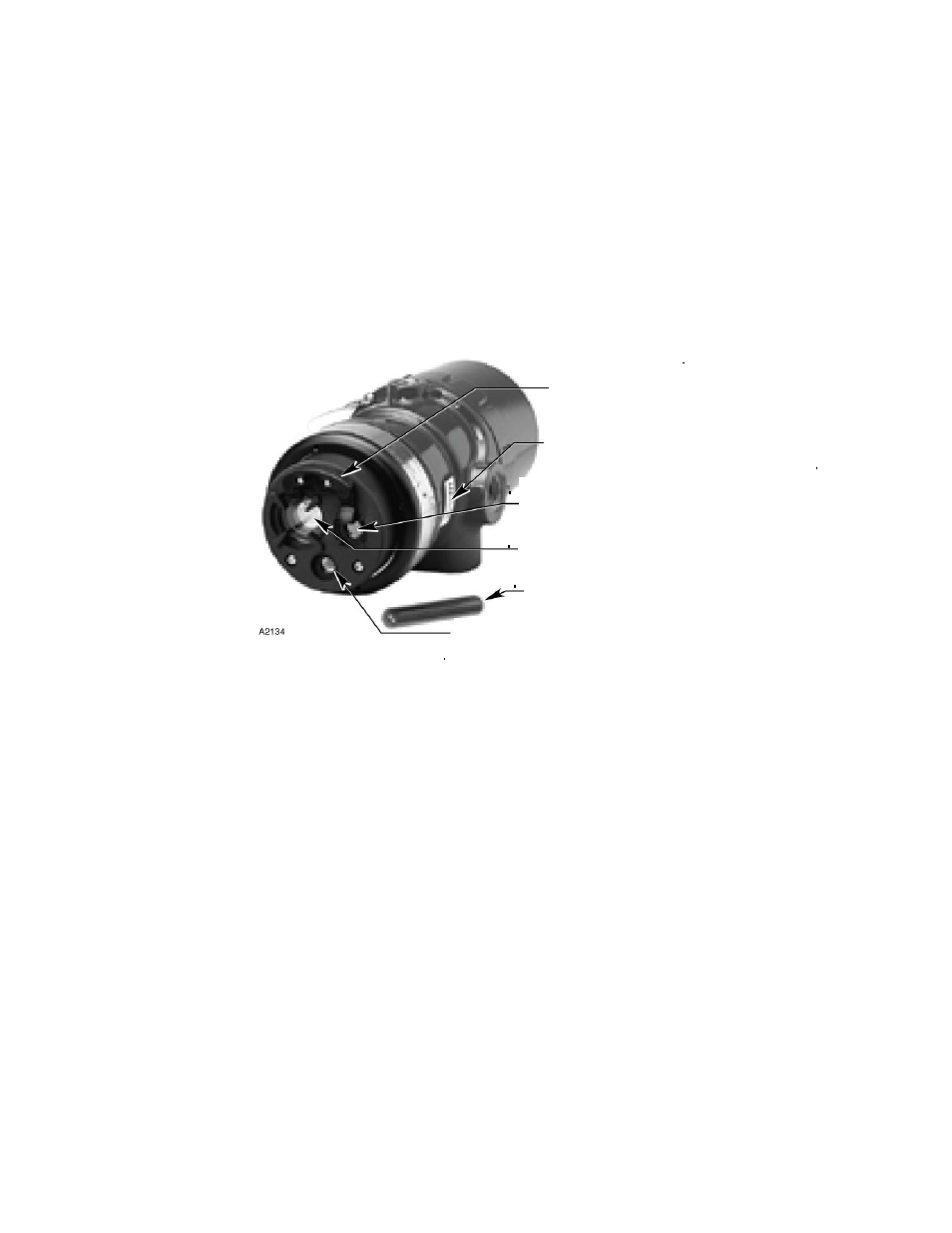

Рис. 4. Внешний вид извещателя Х5200.
П
РОЦЕДУРА ЭЛЕКТРОМОНТАЖА
Требования к проводам и кабелям
При электромонтаже системы должны соблюдаться местные правила и нормы. Сечение проводов
выбирается в зависимости от количества извещателей в системе, напряжения питания в электросети
и длины кабеля. Обычно используются экранированные провода сечением 2,08 мм
2
(14 AWG)
или
1,31 мм
2
ПРИМЕЧАНИЕ
(16 AWG).
Провода должны быть зачищены от изоляции на длину 9 мм. На клеммах
извещателя должно обеспечиваться напряжение питания не менее 18 В.
Информация о потребляемой мощности приведена в разделе ''Технические
характеристики''.
Для защиты от электромагнитных и высокочастотных помех требуется применение экранированного
кабеля. При использовании экранированных кабелей, экран заземляется, как показано на рис. с 9 по
14,
и рис.16. Проконсультируйтесь с предприятием-изготовителем, если экранированный кабель не
используется. В тех случаях, когда кабель укладывается в кабелепровод, этот кабелепровод не
должен использоваться для прокладки проводов другого электрооборудования.
Рефлектор
o
i
Смотровое окошко ИК сенсора
Светодиодный индикатор состояний
Поместить магнит в указанном
месте для инициации ручного
тестирования
o
i
Магнит
o
i
Смотровое окошко УФ сенсора
