Инструкция по эксплуатации Det-Tronics X5200 UVIR Flame Detector
Страница 25
95-3546
22

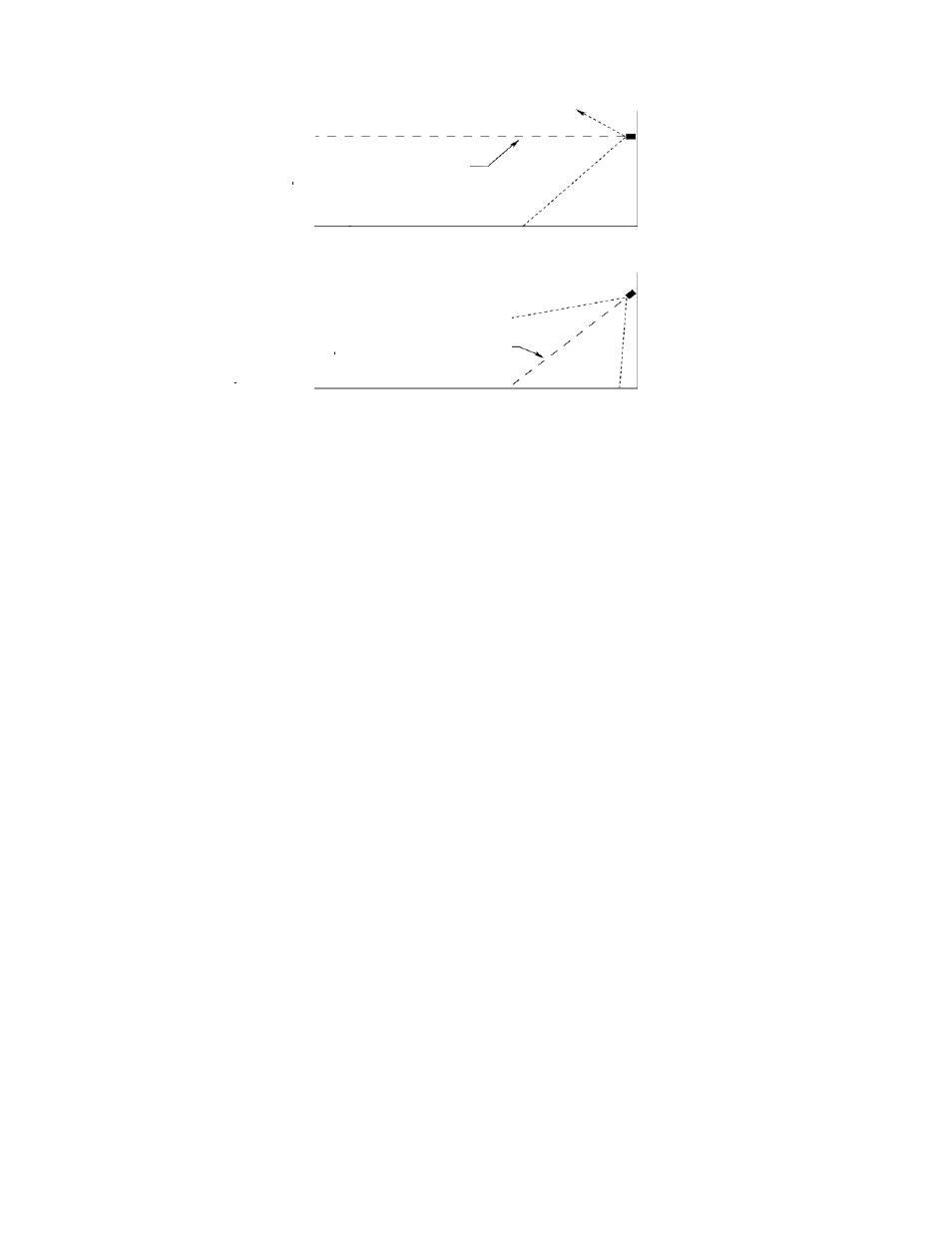

Рис. 3. Установка извещателя по отношению к горизонту.
О
РИЕНТАЦИЯ ИЗВЕЩАТЕЛЯ ПРИ МОНТАЖЕ
На рис. 4 показано правильное положение рефлектора o
i
после установки и нацеливания
извещателя. Это обеспечит правильную работу цепей o
i
и уменьшит скопление влаги и
загрязнителей между рефлектором o
i
и смотровыми окошками извещателя.
ВАЖНОЕ ЗАМЕЧАНИЕ
Рефлектор o
i
должен быть надёжно зафиксирован для обеспечения правильного функцио-
нирования цепей o
i
.
О
БЕСПЕЧЕНИЕ ВЛАГОЗАЩИЩЁННОСТИ
Во время монтажных работ важно принять меры, чтобы не допустить попадание влаги в
электрические соединения или компоненты системы. Обеспечение влагозащищённости необходимо
для сохранения работоспособности системы в эксплуатации, при этом отвественность за
выполнение этих мер лежит на монтажно-наладочной организации.
При использовании кабелепроводов, в местах скопления влаги должны быть установлены
дренажные устройства для автоматического слива накопившейся воды. Для обеспечения
вентиляции конденсата в верхних точках прогонов должны устанавливаться сапуны кабелепроводов.
Рекомендуется применять по крайней мере один сапун в комплекте с каждым дренажным
устройством.
Направление
оптической оси
Неправильная ориентация
Правильная ориентация
ПРИМЕЧАНИЕ: Извещатель всегда должен быть направлен
вниз под углом, по крайней мере, 10 – 20 градусов.
Направление
оптической оси
