95-3546 26
О КОНЕЧНОЕ СОПРОТИВЛЕНИЕ ШЛЕЙФА EOL
(
Не применяется в моделях EQP)
Сопротивление должно устанавливаться таким образом, чтобы тепло, рассеиваемое
сопротивлением не оказывало влияние на изолирующий материал клеммных блоков. Следует
соблюдать следующие меры:
1.
Мощность рассеивания оконечного сопротивления должна быть не менее 5 Вт.
ПРИМЕЧАНИЕ
Сопротивление EOL должно быть керамическое, проволочного типа, с допустимой
рабочей мощностью рассеиния не более 2,5 Вт.
2.
Длина выводов сопротивления должна быть не менее 40 мм.
3.
Сопротивление должно быть установлено как показано на рис. 8.
4.
Между сопротивлением и поверхностью клеммного блока или любых других соседних элементов
должен обеспечиваться минимальный зазор в 10 мм.

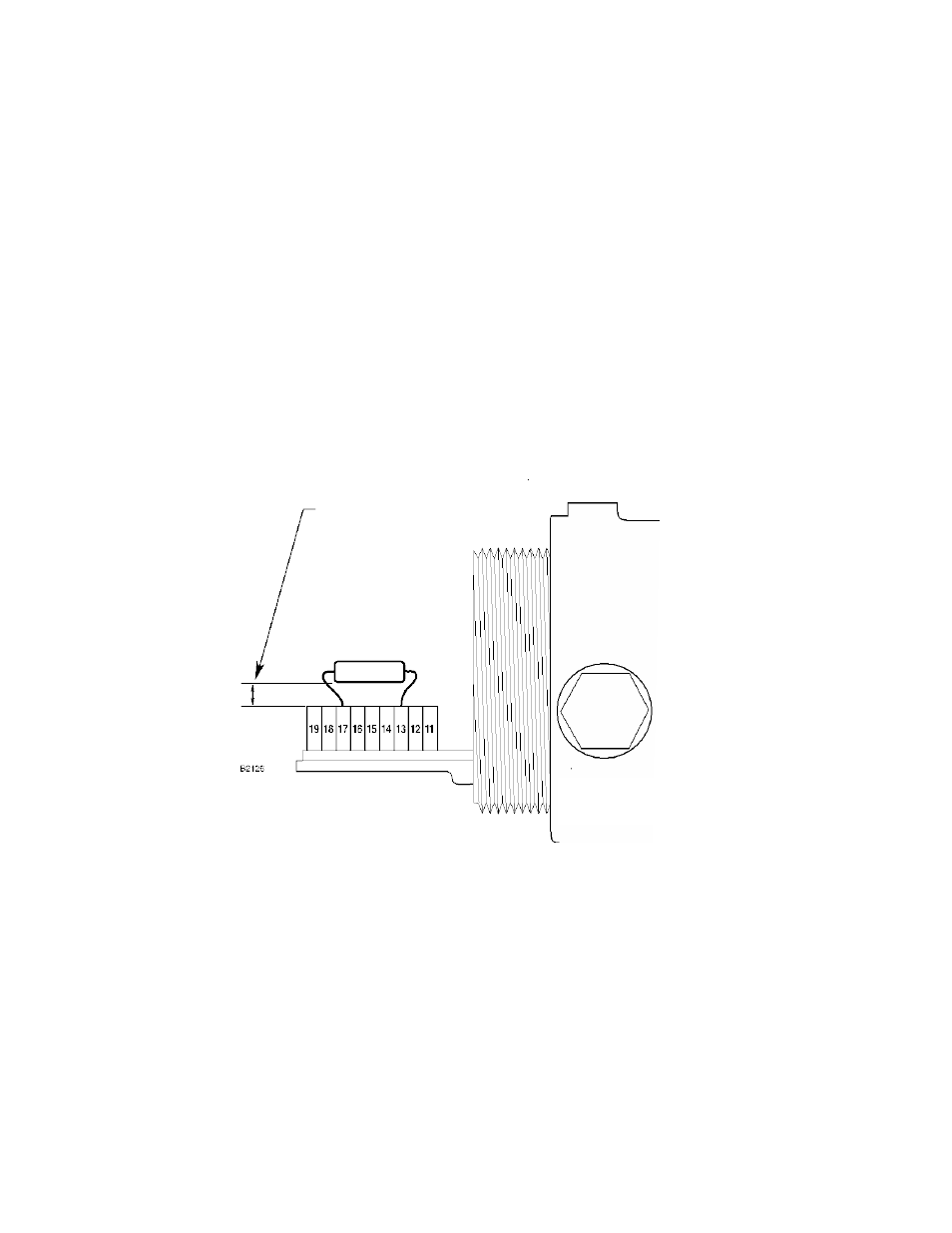

Рис. 8. Пример монтажа оконечного сопротивления EOL.
ПРИМЕЧАНИЕ
Все элементы кабелевводов и заглушки должны быть сертифицированы для применения
в устройствах, обеспечивающих взрывозащиту повышенной надёжности вида ''е'', либо
со взрывозащитой ''взрывонепроницаемая оболочка'' вида ''d’’, в зависимости от
конкретного применения. Эти элементы должны обеспечивать степень защиты корпуса
извещателя по IP66. Все неиспользуемые отверстия для кабелевводов должны быть
укомплектованы соответствующими заглушками.
Перегородка корпуса
Минимальный зазор 10 мм .
