Подключение оборудования
03
30
Ru

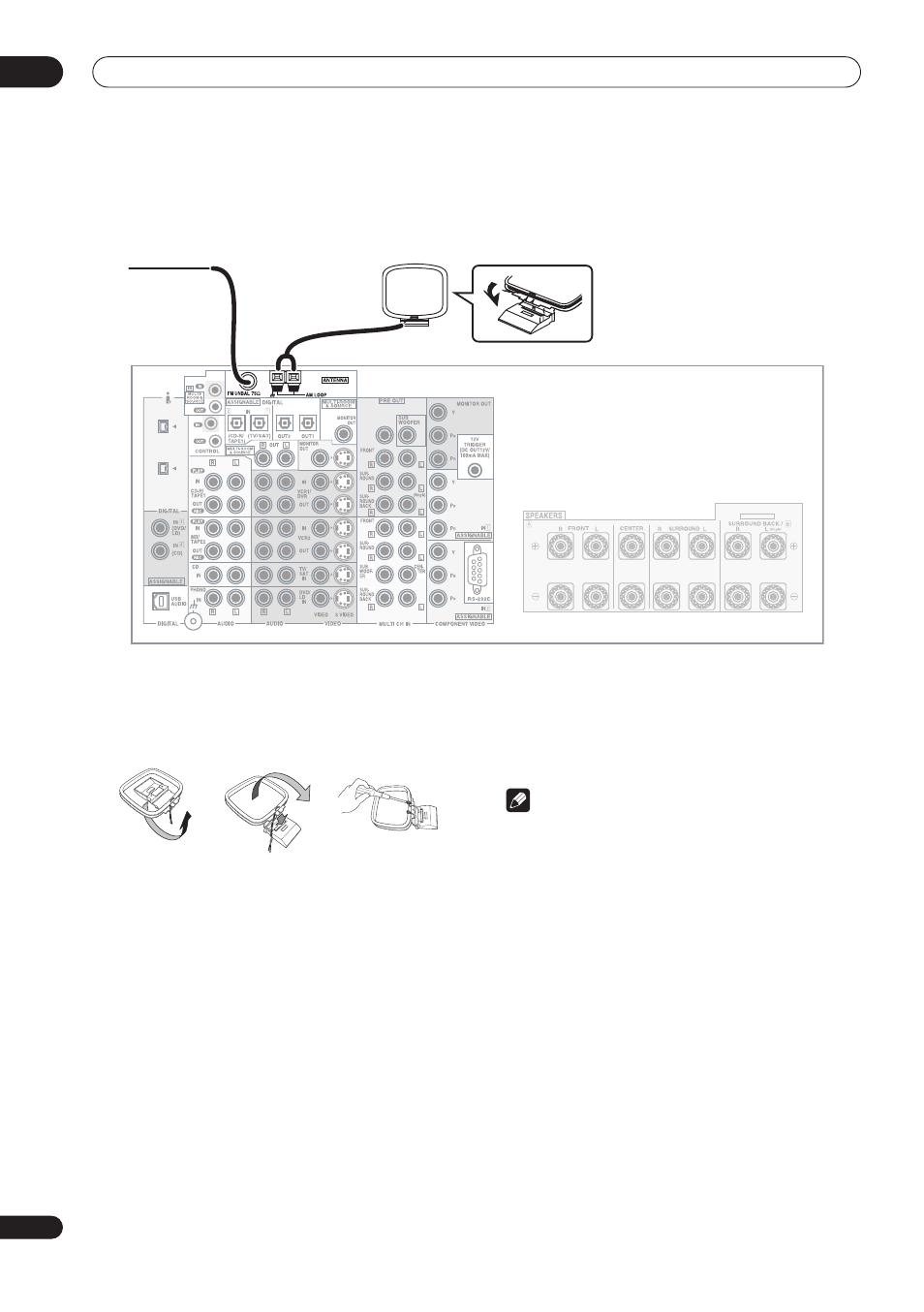

Подключение антенн
Прилагаемые антенны обеспечивают удобное прослушивание радиопередач в диапазонах AM и FM. Если качество приема будет
неудовлетворительным, попробуйте воспользоваться внешней антенной, это позволит получить более высокое качество звука.
См. раздел Подключение внешних антенн ниже.
Рамочная антенна АМ
1
Соберите стойку, как показано на рисунке.
• Отклоните стойку в указанном направлении (рис. A).
• Закрепите рамочную антенну на стойке с помощью
зажима (рис. Б).
• Если возможно, зафиксируйте антенну AM на стене (рис.
В). Прежде чем фиксировать антенну, убедитесь, что
качество приема удовлетворительно.
2
Снимите предохранительные щитки с контактов
антенны AM.
3
Нажмите на защитные выступы контактов
рамочной антенны AM LOOP, чтобы открыть контакты,
и вставьте по одному проводу в каждый контакт.
4
Верните защитные выступы в исходное положение
для предохранения и закрепления контактов антенны
AM.
5
Поместите антенну AM на плоскую поверхность и
установите ее в направлении наилучшего приема.
Не допускайте соприкосновения антенны с металлическими
предметами, не размещайте ее рядом с компьютером,
телевизором и другими электроприборами.
Примечание
• Сигнальное заземление ( ) предназначено для снижения
уровня помех при подключении антенны. Оно не может
служить защитным электрическим заземлением.
Проволочная антенна FM
•
Подключите проволочную антенну FM к разъему
UNBAL 75
Ω
.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
S400
S400
CENTER
VSX-AX5Ai
SELECTABLE
Рамочная антенна AМ
Проволочная
антенна FM
fig. A
fig. B
fig. C
