Подключение цифровых аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые компоненты как для
воспроизведения, так и для создания цифровых записей.
Многие цифровые компоненты также оснащаются
аналоговыми разъемами для записи источников аналогового
сигнала (например, проигрывателя грампастинок или
магнитофона). Подробнее см. раздел Подключение
аналоговых аудиоисточников ниже.
1
Соедините коаксиальный цифровой аудиовыход
цифрового компонента со входом ресивера DIGITAL 4
(CD).
• Для соединения используйте коаксиальный цифровой
аудиокабель.
• Если на цифровом компоненте имеется только оптический
цифровой выход, его можно соединить с одним из
оптических входов ресивера с помощью оптического
кабеля. При настройке ресивера потребуется указать,
какой его вход подключен к проигрывателю (см. раздел
Назначение цифровых входов на стр. 81).
• Цифровые выходы других компонентов можно
подключить к любым свободным цифровым аудиовходам
ресивера. Эти входы можно назначить при настройке
ресивера (см. раздел Назначение цифровых входов на
стр. 81).
2
Соедините один из выходов DIGITAL (ЦИФРОВОЙ)
ресивера с цифровым входом компонента.
• Для соединения с выходом DIGITAL OUT1 или OUT2
используйте оптический кабель (на рисунке ниже показан
выход OUT2).
Примечание
• Для записи с некоторых цифровых источников
необходимо выполнить аналоговое подключение, как
описано в разделе Подключение аналоговых
аудиоисточников ниже.

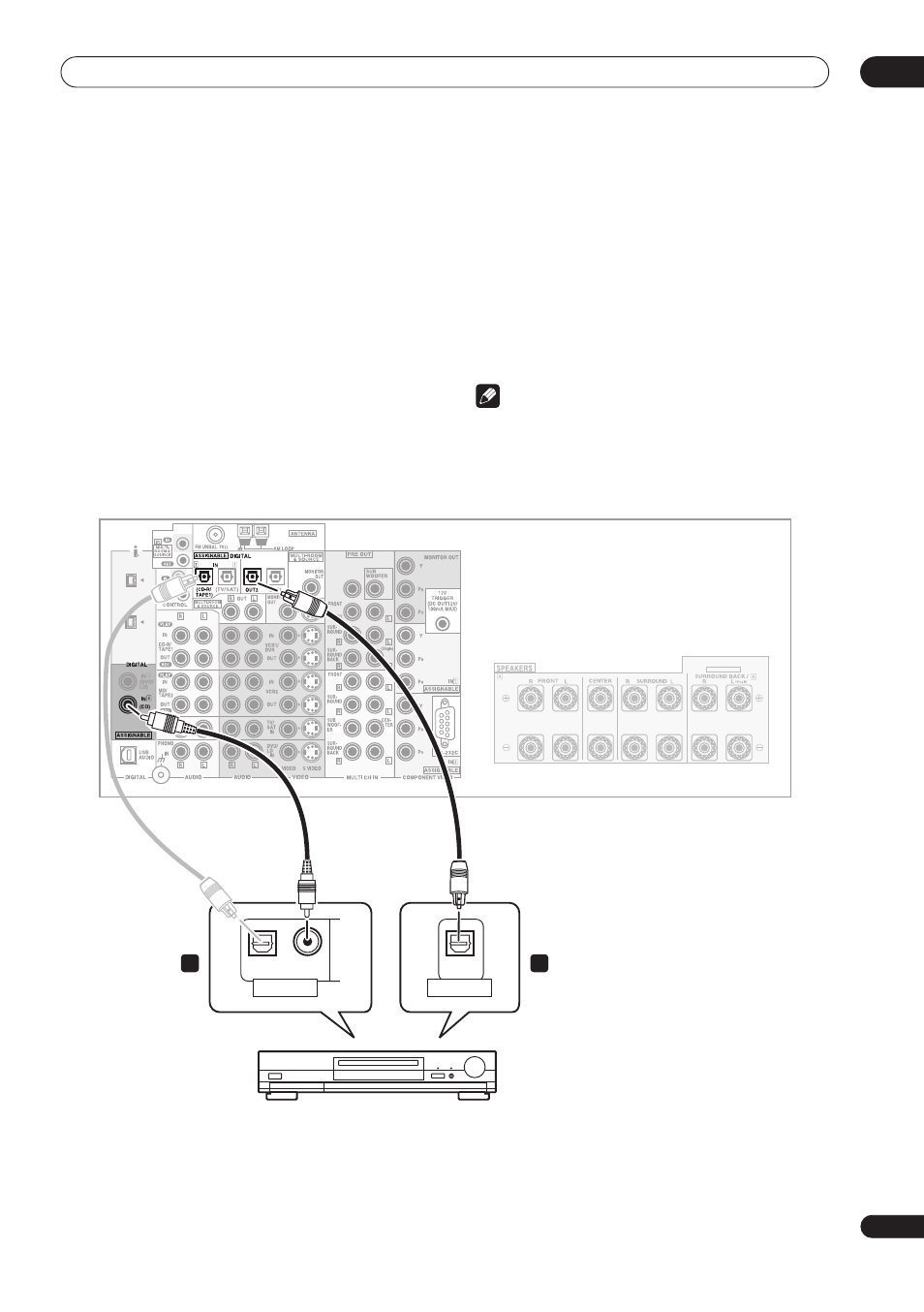

S400
S400
CENTER
SELECTABLE
OPTICAL
COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
1
2
VSX-AX5Ai
Устройство CD-R, MD, DAT и т.д.
