Подключение оборудования
03
24
Ru
Использование разъемов компонентного видео
По сравнению с композитным видео или S-video компонентное
видео обеспечивает значительно более высокое качество
изображения. Еще большими преимуществами обладает
видео с прогрессивной разверткой. При условии, что источник
сигнала и телевизор поддерживают этот формат,
обеспечивается очень устойчивое изображение без мерцания.
Узнать, поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan video), можно в
документации к телевизору и компоненту-источнику
видеосигнала.
Внимание
• Если любой компонент-источник подключен к ресиверу
через вход компонентного видео, телевизор также
следует подключить к ресиверу через выход
компонентного видео MONITOR.
1

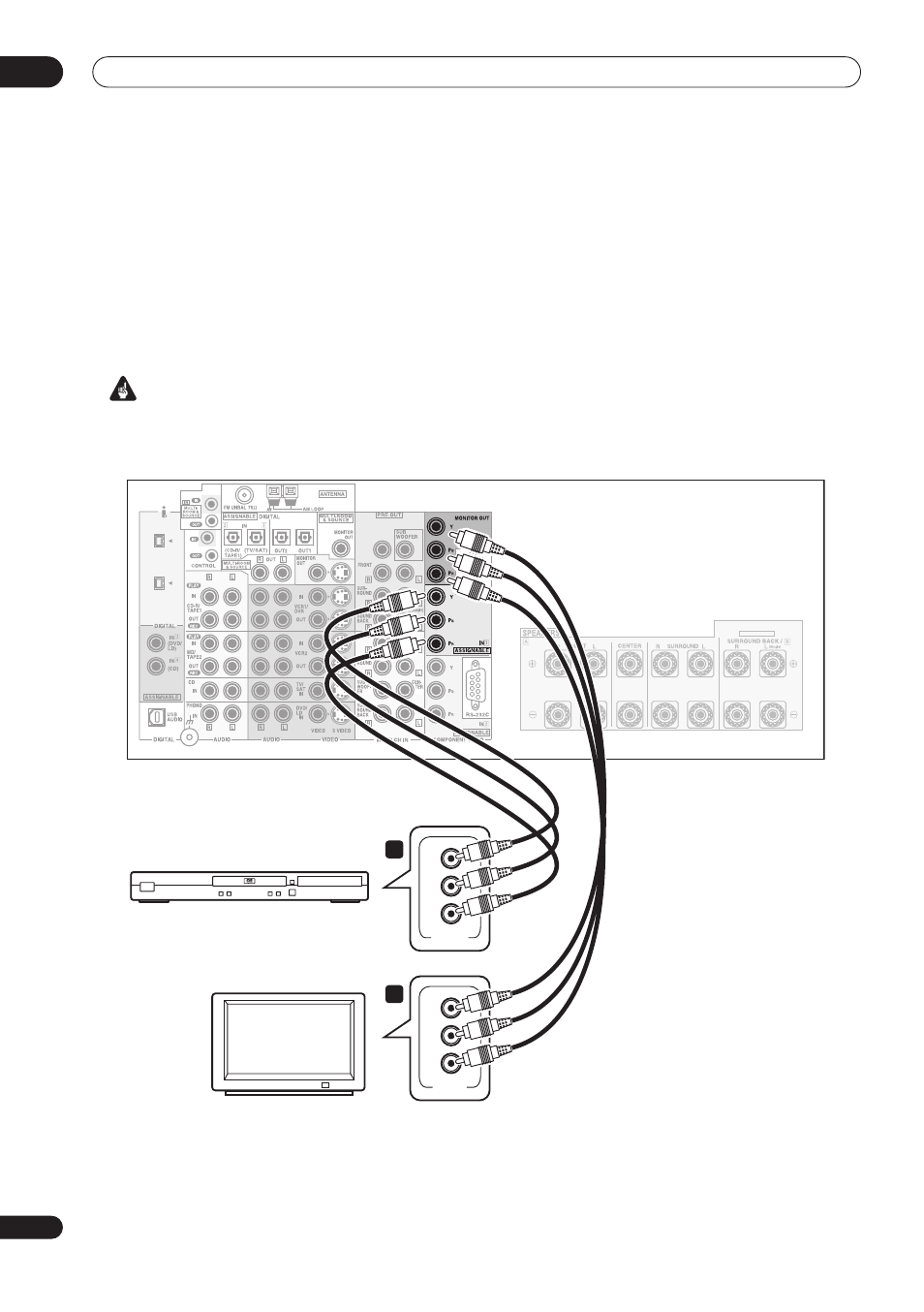

Соедините выходы компонентного видео
компонента-источника со входами компонентного
видео ресивера.
Для соединения используйте тройной видеокабель
компонентного видео.
2
Назначьте входы компонентного видео для
подключенного источника сигнала.
Это должно быть сделано так, чтобы их можно было
использовать в сочетании с аудио/видеовходами, к которым
компонент только что был подключен (см. раздел Назначение
входов компонентного видео на стр. 82).
3
Соедините гнезда COMPONENT VIDEO MONITOR
OUT ресивера со входами компонентного видео
телевизора или монитора.
• Для соединения используйте тройной видеокабель
компонентного видео.
S400
S400
CENTER
SELECTABLE
Y
P
B
P
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
COMPONENT
VIDEO IN
1
2
VSX-AX5Ai
Проигрыватель DVD
Телевизор
