Подключение оборудования
03
18
Ru
Подключение телевизора

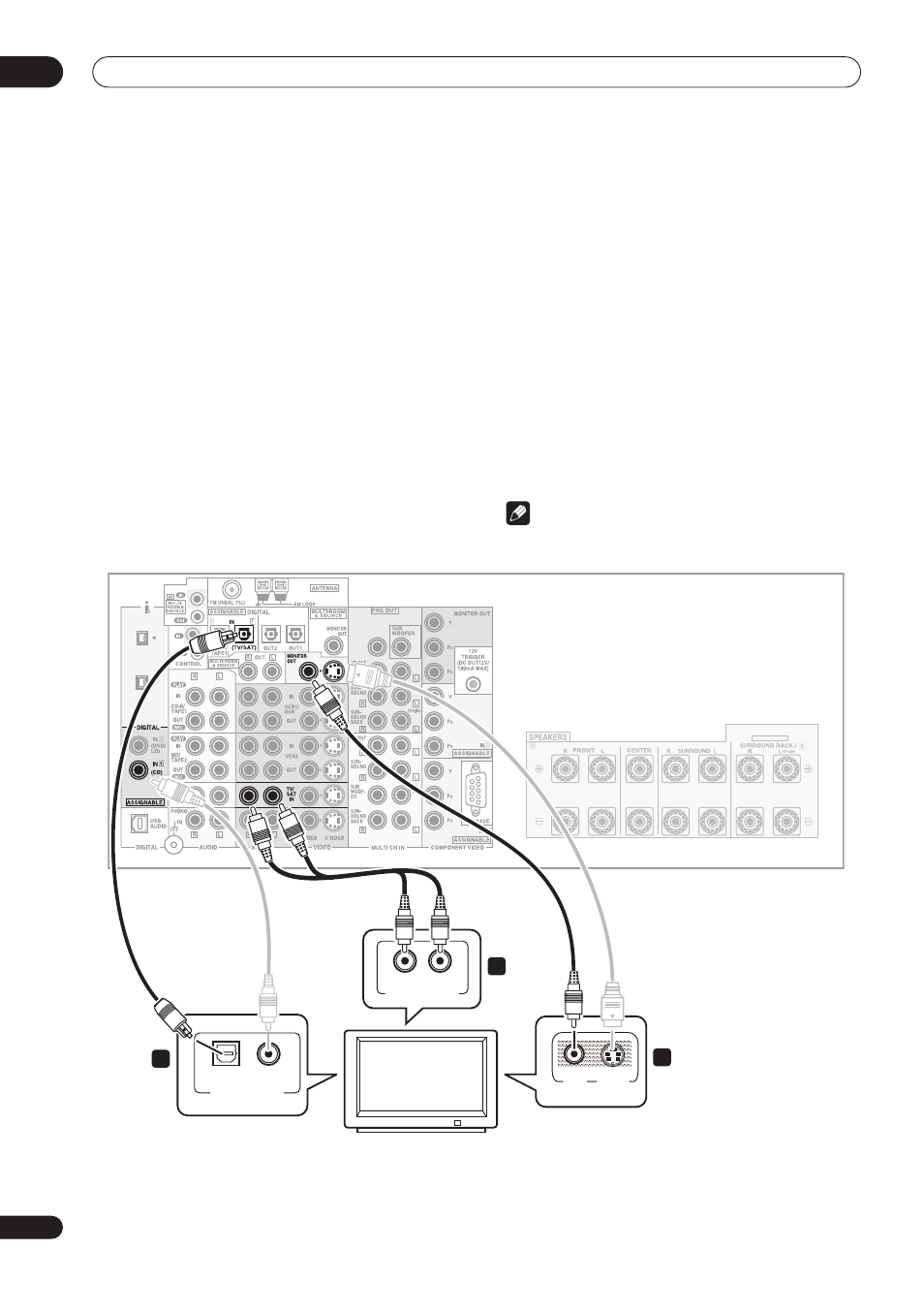

На этой странице показан порядок подключения телевизора к
ресиверу. Для воспроизведения звука со встроенного тюнера
телевизора подключите к ресиверу аналоговые аудиовыходы
этого телевизора.
Если в телевизоре имеется встроенный цифровой декодер,
можно подключить цифровой аудиовыход к этому ресиверу и
прослушивать звук Dolby Digital и DTS при просмотре
цифровых телевизионных программ.
1
Подключите видеоразъем ресивера MONITOR OUT
(ВЫХОД МОНИТОРА) к видеовходу телевизора.
Не спутайте этот разъем с разъемом MONITOR OUT (ВЫХОД
МОНИТОРА) для режима MULTI ROOM & SOURCE.
• Можно использовать стандартный видеокабель RCA и
подключить его к гнезду композитного видео или, для
получения более высокого качества сигнала,
использовать кабель S-видео для подключения к гнезду S-
видео (S-VIDEO).
• Если для подключения ресивера к телевизору требуется
использовать выходы компонентного видео, обратитесь к
разделу Использование разъемов компонентного видео
на стр. 24.
• Если планируется подключить другие видеокомпоненты
через видеокабели других типов, обратитесь к разделу О
преобразователе видеосигнала на стр. 16.
2
Соедините аналоговые аудиовыходы телевизора
со входами TV/SAT ресивера.
• Для соединения используйте стереофонический
аудиокабель RCA.
3
Соедините оптический цифровой аудиовыход
телевизора со входом ресивера DIGITAL 1 (TV/SAT).
• Для соединения используйте оптический кабель.
• Если на телевизоре имеется только коаксиальный
цифровой выход, его можно соединить с одним из
коаксиальных входов ресивера с помощью коаксиального
цифрового аудиокабеля. При настройке ресивера
потребуется указать, какой его вход подключен к
телевизору (см. раздел Назначение цифровых входов на
стр. 81).
Примечание
• Если телевизор не имеет цифрового аудиовыхода,
пропустите п. 3.
S400
S400
CENTER
SELECTABLE
VIDEO
IN
S-VIDEO
IN
ANALOG AUDIO OUT
L
R
Телевизор
VSX-AX5Ai
DIGITAL AUDIO OUT
OPTICAL COAXIAL
1
3
2
