Подключение компонента к входам на передней панели
На передней панели ресивера расположены следующие
входы: гнездо композитного видео (VIDEO), гнездо S-video (S-
VIDEO), стереофонические аналоговые аудиовходы (AUDIO
L/R) и оптический цифровой аудиовход (DIGITAL). Эти
соединения можно использовать для любых компонентов
аудио/видео, но они особенно удобны для использования с
переносными устройствами, такими как, видеокамеры,
игровые видеоприставки и переносное аудио/
видеооборудование.
• Для доступа к входным сигналам следует выбрать тип
источника сигнала VIDEO.
• Снимите крышки, где это указано, чтобы открыть доступ к
входам на передней панели.

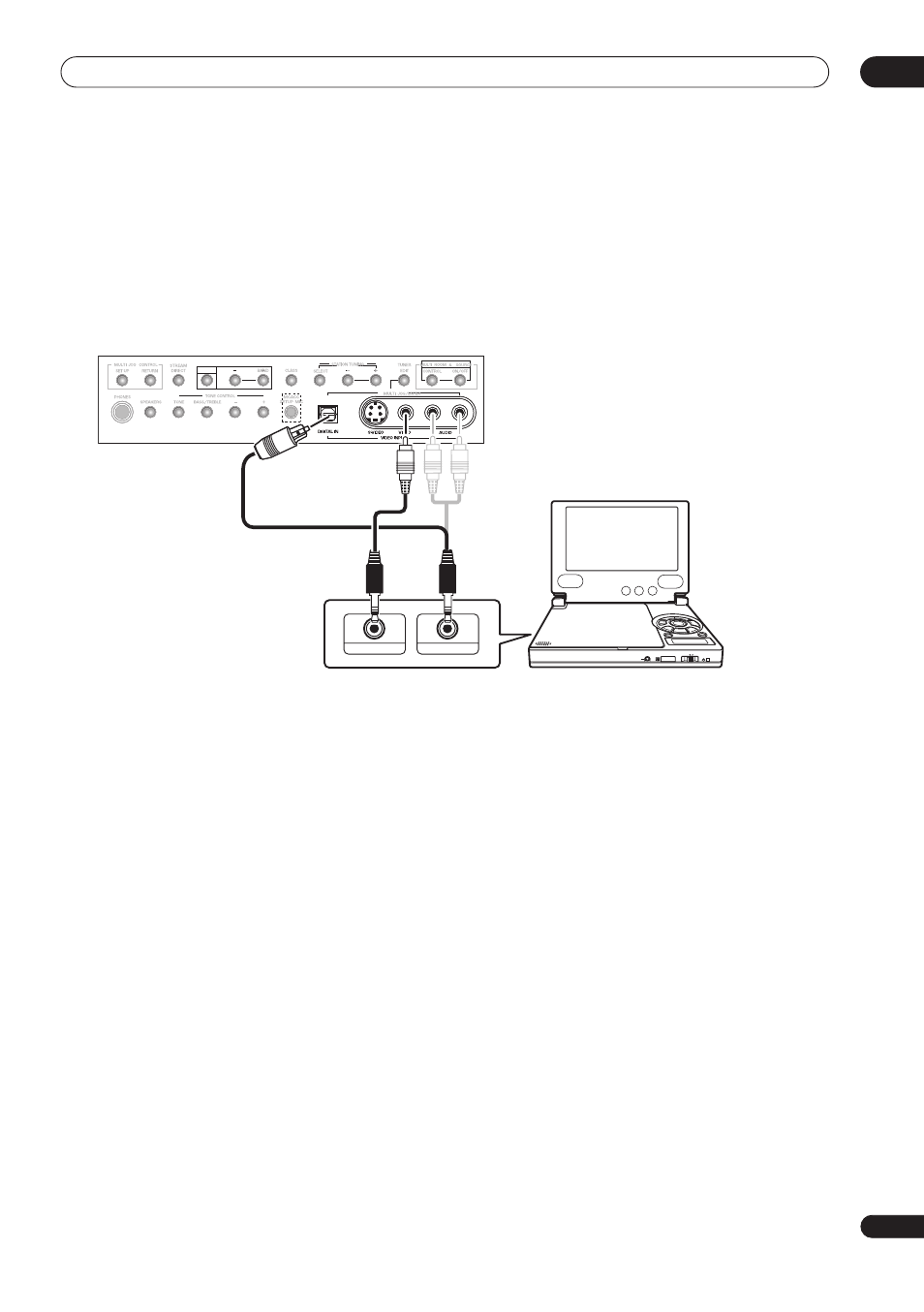

• Ниже показан пример подключения переносного
проигрывателя DVD. Учтите, что для этого подключения
может потребоваться специальный оптический кабель.
