Подключение оборудования
03
19
Ru

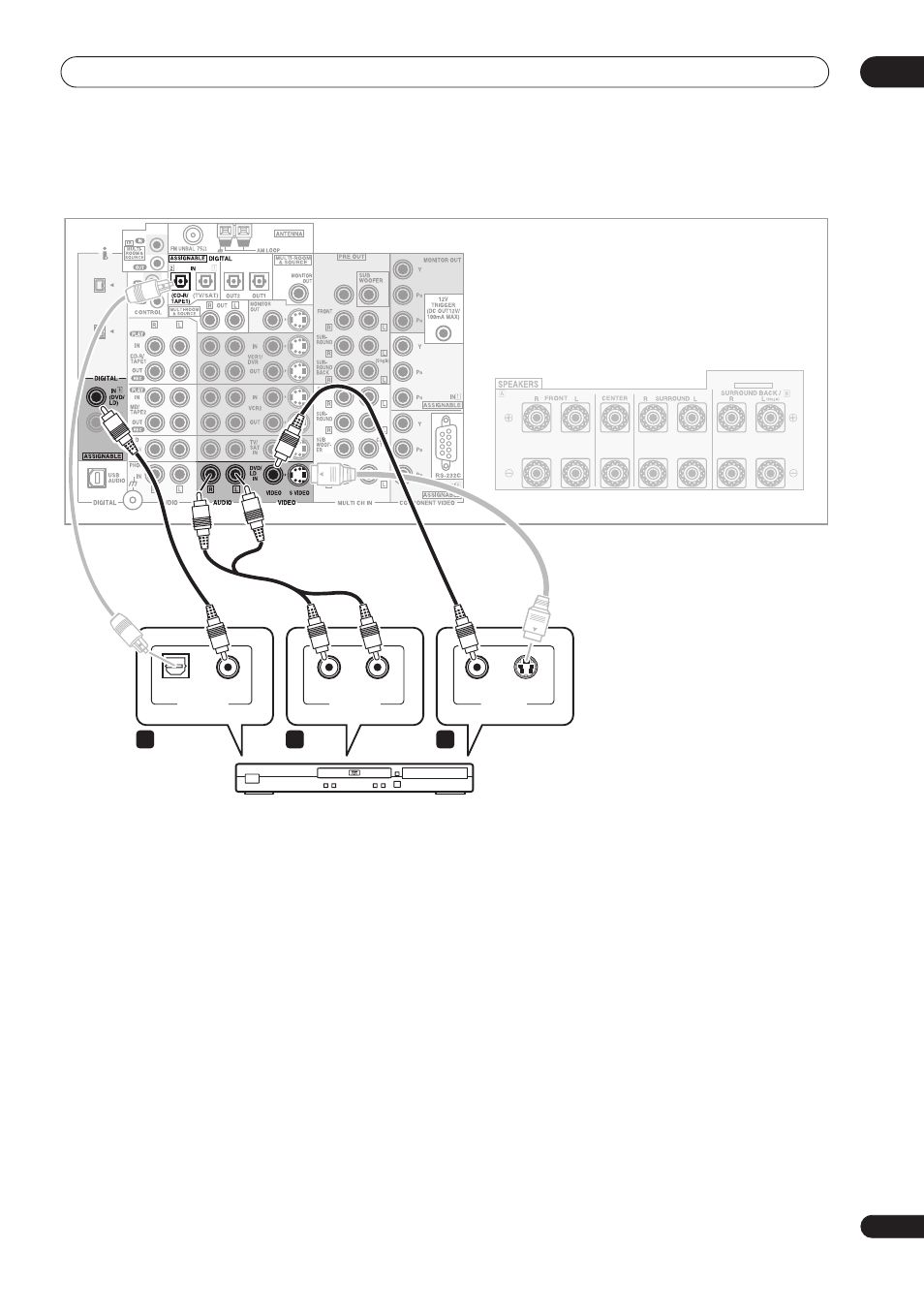

Подключение проигрывателя DVD
Различные модели проигрывателей DVD имеют различные
конфигурации разъемов, но среди них обязательно
присутствует цифровой аудиовыход, стереофонические
аналоговые аудиовыходы и видеовыход. Кроме того,
проигрыватель может иметь многоканальные аналоговые
аудиовыходы и набор видеовыходов разных типов.
1
Соедините коаксиальный цифровой аудиовыход
проигрывателя DVD со входом ресивера DIGITAL 3
(DVD/LD).
• Для соединения используйте коаксиальный цифровой
аудиокабель.
• Если на проигрывателе DVD имеется только оптический
цифровой выход, его можно соединить с одним из
оптических входов ресивера с помощью оптического
кабеля. При настройке ресивера потребуется указать,
какой его вход подключен к проигрывателю (см. раздел
Назначение цифровых входов на стр. 81).
2
Если проигрыватель DVD имеет только
стереофонические аналоговые аудиовыходы,
соедините их со входами ресивера DVD/LD AUDIO.
• Для соединения используйте стереофонический
аудиокабель RCA.
• Если проигрыватель DVD имеет многоканальные
аналоговые выходы, подключите их, как описано в
разделе Подключение многоканальных аналоговых
выходов ниже.
3
Соедините выход композитного видео или S-video
проигрывателя DVD со входом ресивера DVD/LD VIDEO
или DVD/LD S-VIDEO.
• Для соединения используйте стандартный видеокабель
RCA или кабель S-video.
• Если планируется подключать проигрыватель и телевизор
через видеокабели разных типов, обратитесь к разделу
О преобразователе видеосигнала на стр. 16.
• Если на проигрывателе имеется выход компонентного
видео, его тоже можно подключить. Подробнее см. раздел
Использование разъемов компонентного видео на стр. 24.
S400
S400
CENTER
SELECTABLE
AUDIO
R
L
S-VIDEO
OPTICAL
DIGITAL OUT
ANALOG OUT
VIDEO OUT
COAXIAL
Проигрыватель DVD
VSX-AX5Ai
1
2
3
