Подключение оборудования
03
23
Ru
Подключение других видеоисточников

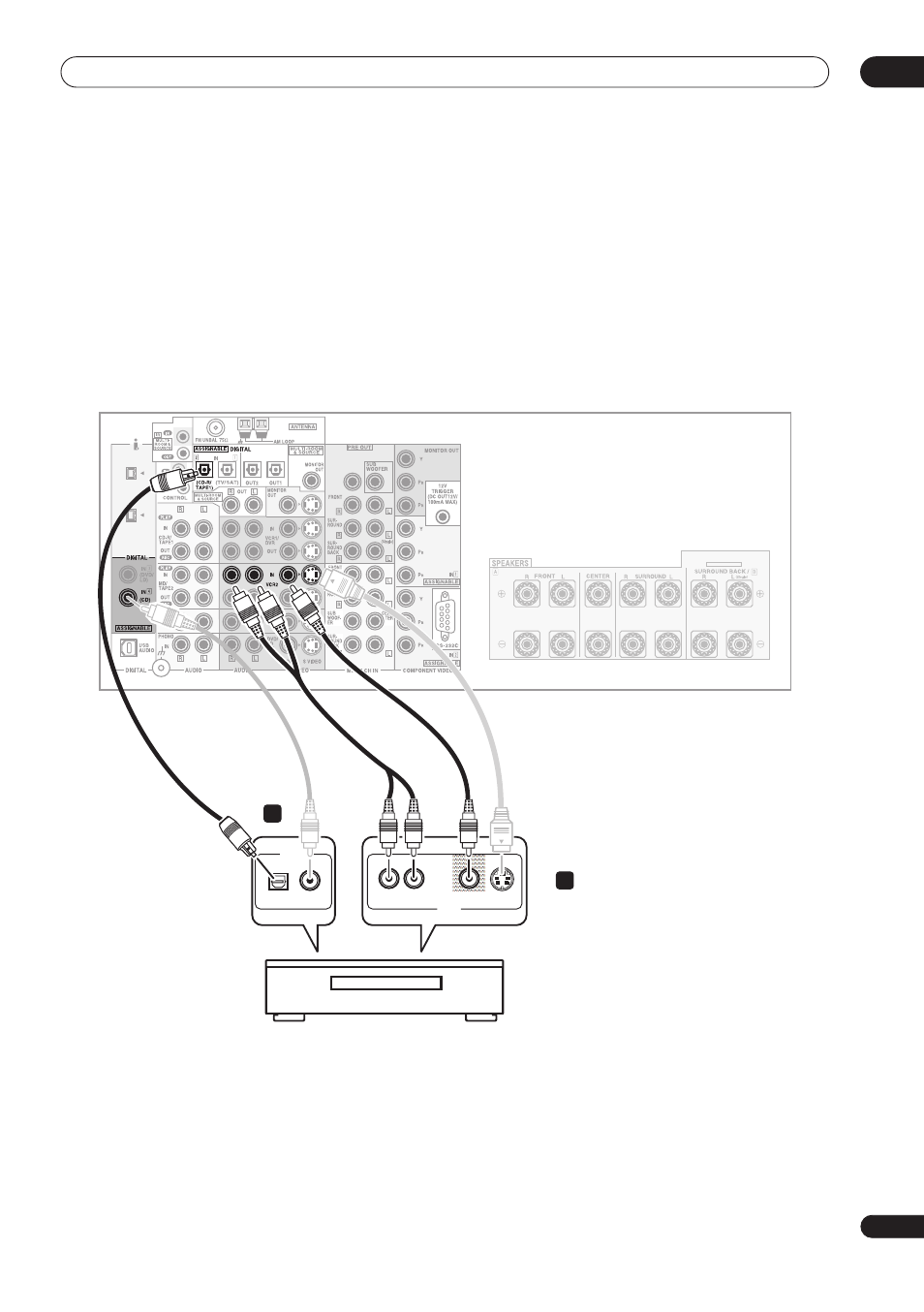

Аудио/видеовходы ресивера позволяют подключать его
практически к любому источнику видеосигнала. Ниже показан
пример подключения компонента ко входам VCR2.
1
Соедините аналоговые аудиовыходы и видеовыход
компонента-источника со свободными аудио/
видеовходами ресивера.
• Для соединения аудиовходов/выходов используйте
стереофонический аудиокабель, а для видеовходов/
выходов – стандартный видеокабель RCA или кабель S-
video.
• Если планируется подключать компонент и телевизор
через видеокабели разных типов, обратитесь к разделу
О преобразователе видеосигнала на стр. 16.
2
Если компонент-источник оборудован цифровым
аудиовыходом, соедините его со свободным
цифровым аудиовходом ресивера.
• Для соединения используйте коаксиальный или
оптический цифровой аудиокабель в зависимости от типа
используемого входа.
• Возможно, понадобится назначить цифровой вход при
настройке ресивера (см. раздел Назначение цифровых
входов на стр. 81).
S400
S400
CENTER
SELECTABLE
DIGITAL OUT
AV OUT
VIDEO
S-VIDEO
AUDIO
OPTICAL
COAXIAL
R
L
VSX-AX5Ai
1
2
Проигрыватель LD, видеопроигрыватель, игровая телеприставка и т.д.
